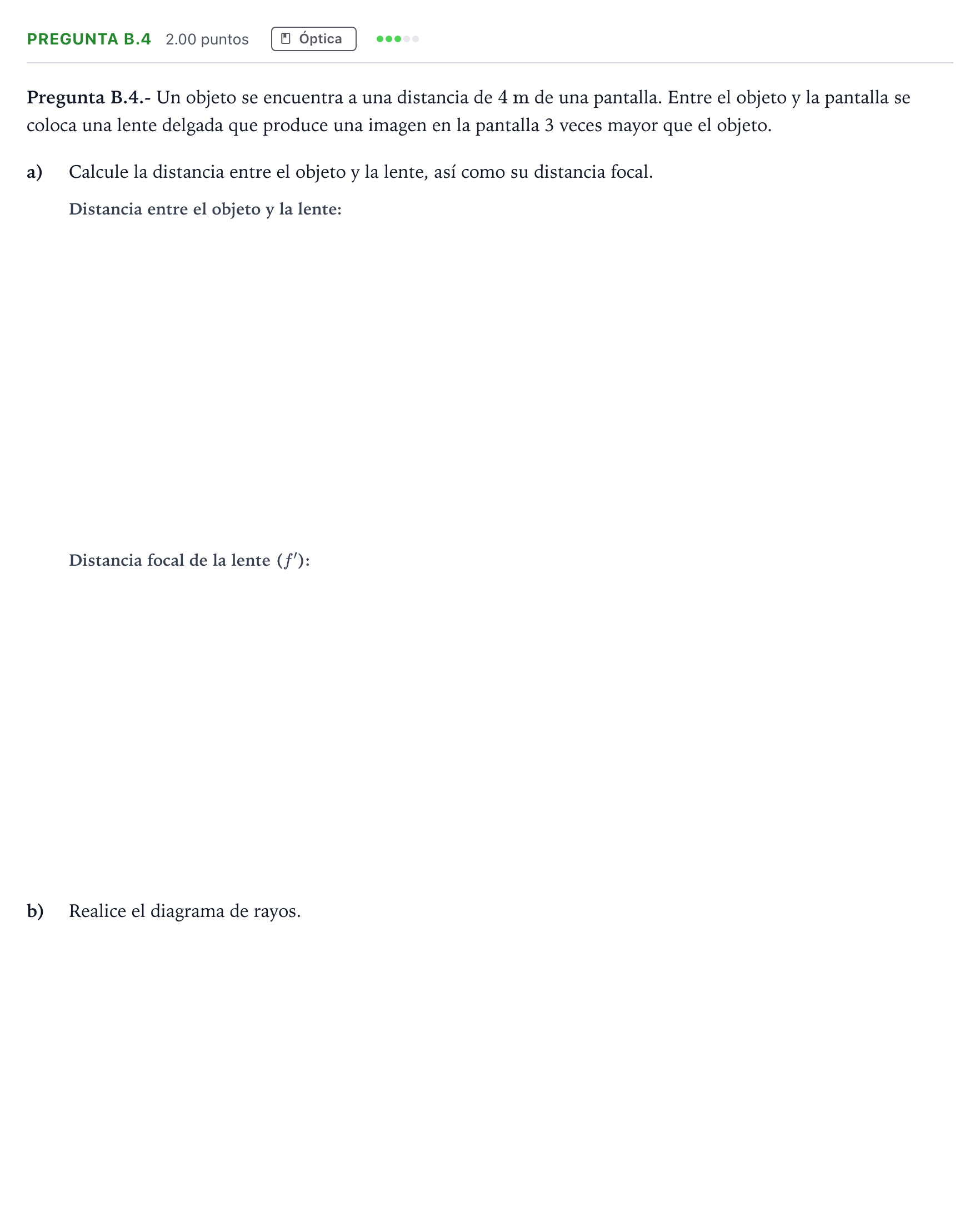

Pregunta B.4 · Física PAU Madrid Extraordinaria 2024

a) Calcule la distancia entre el objeto y la lente

Solución: $1$ m / $100$ cm

a) así como su distancia focal.

Solución: $0{,}75$ m / $75$ cm

b) Realice el diagrama de rayos.

Solución: El diagrama de rayos muestra una lente delgada convergente con el objeto situado a la izquierda a una distancia $s = -1\text{ m}$ (entre $F$ y $2F$, ya que $f' = 0{,}75\text{ m}$). Se trazan: 1. Un rayo paralelo al eje óptico que se refracta pasando por el foco imagen $F'$. 2. Un rayo que pasa por el centro óptico sin desviarse. 3. Un rayo que pasa por el foco objeto $F$ y sale paralelo al eje óptico. Los rayos convergen a la derecha a $s' = 3\text{ m}$ formando una imagen real, invertida y 3 veces mayor.
