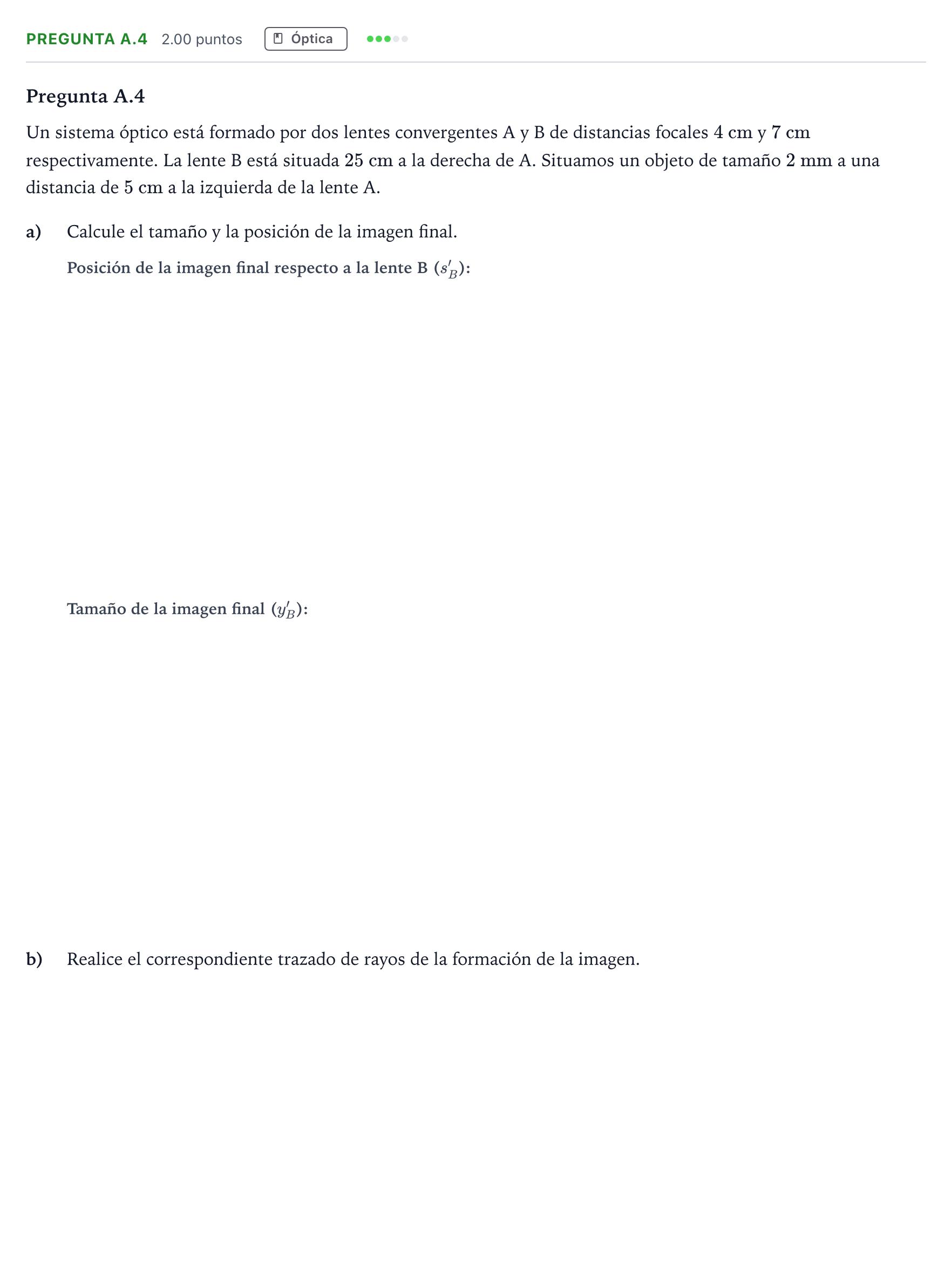

Pregunta A.4 · Física PAU Madrid Ordinaria Coincidencias 2021

a) Posición de la imagen final respecto a la lente B ($s'_B$).

Solución: $-17{,}5$ cm / $-175$ mm

a) Tamaño de la imagen final ($y'_B$).

Solución: $-28$ mm / $-2{,}8$ cm

b) Realice el correspondiente trazado de rayos de la formación de la imagen.

Solución: Trazado de rayos completo mostrando el objeto $y$, la primera lente convergente A con sus focos $f_A$ y $f'_A$, la formación de la imagen intermedia real e invertida $y'_A$ a $20\text{ cm}$ a la derecha de A, y su refracción en la segunda lente convergente B dando lugar a una imagen final virtual, invertida y ampliada $y'_B$ a $17{,}5\text{ cm}$ a la izquierda de la lente B.
