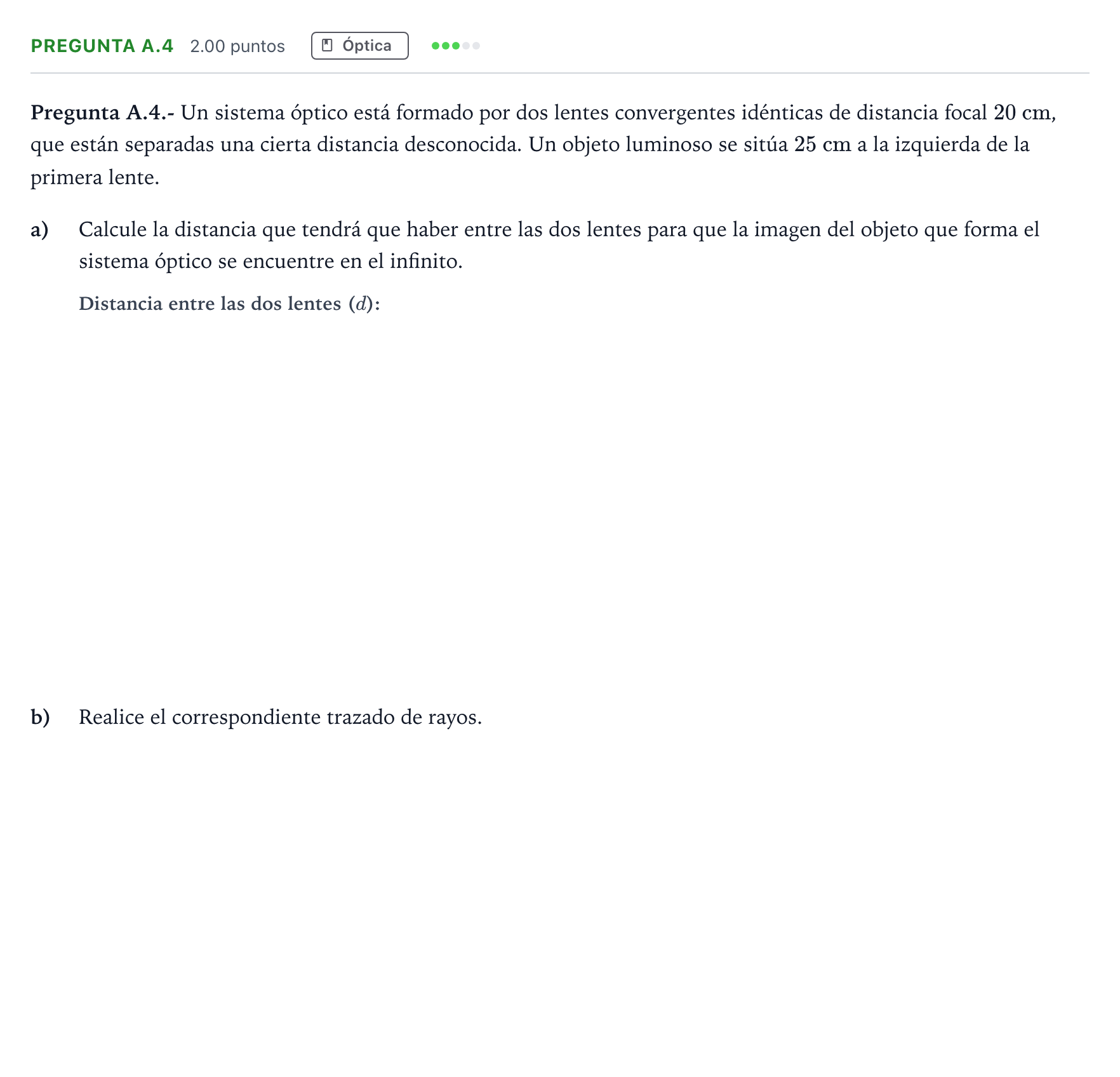

Pregunta A.4 · Física PAU Madrid Modelo 2021

a) Calcule la distancia que tendrá que haber entre las dos lentes para que la imagen del objeto que forma el sistema óptico se encuentre en el infinito.

Solución: $120\text{ cm}$ / $1{,}2\text{ m}$

b) Realice el correspondiente trazado de rayos.

Solución: Trazado de rayos para dos lentes convergentes separadas $120\text{ cm}$. La primera lente forma una imagen real e invertida a $100\text{ cm}$ a su derecha, que coincide con el foco objeto de la segunda lente ($20\text{ cm}$ a la izquierda de la segunda lente). Los rayos procedentes de la imagen intermedia atraviesan la segunda lente y emergen paralelos entre sí hacia el infinito.
