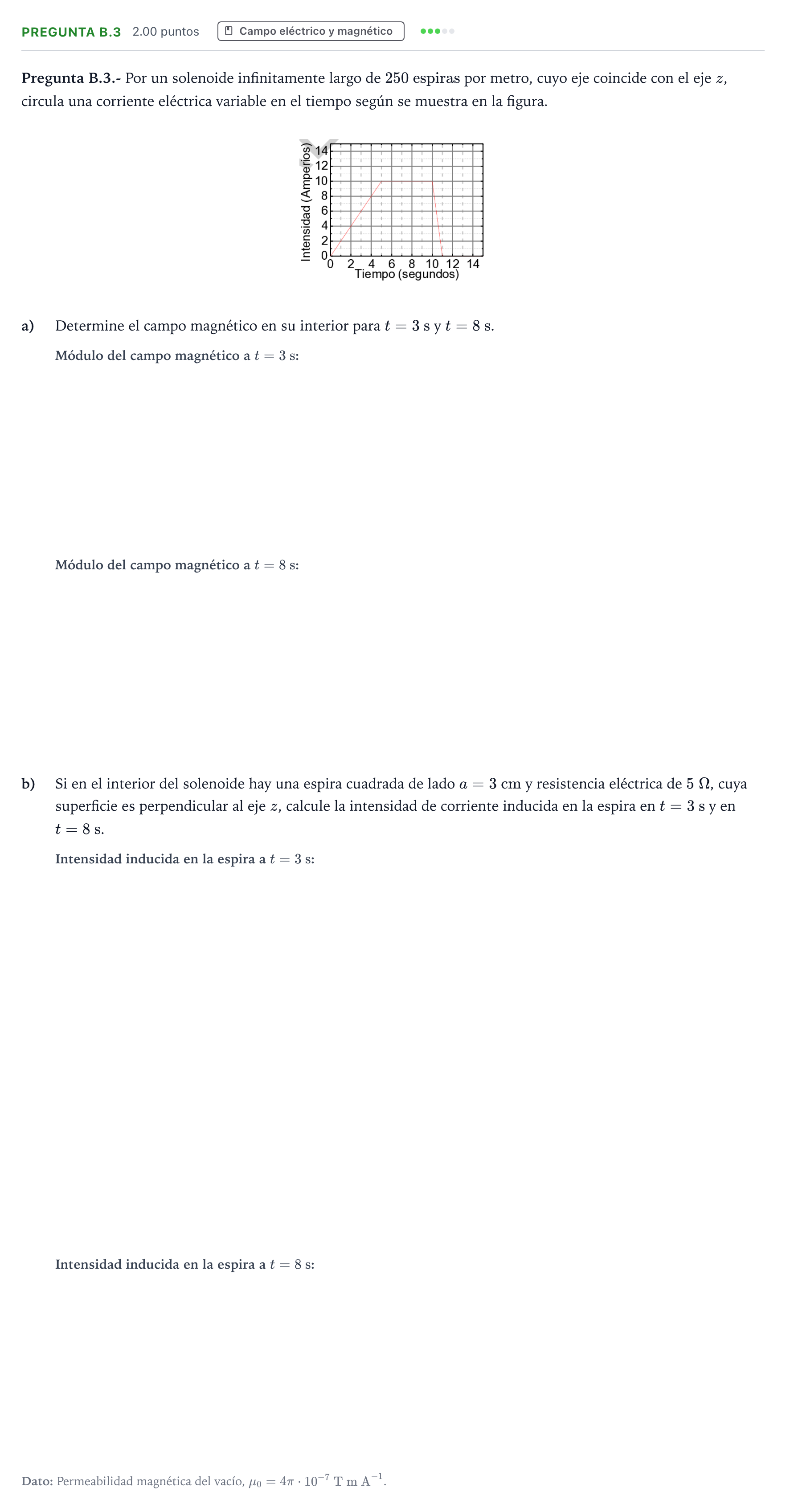

Pregunta B.3 · Física PAU Madrid Modelo 2024

Pregunta B.3.- Por un solenoide infinitamente largo de $250\text{ espiras}$ por metro, cuyo eje coincide con el eje $z$, circula una corriente eléctrica variable en el tiempo según se muestra en la figura.

a)

Determine el campo magnético en su interior para $t = 3\text{ s}$ y $t = 8\text{ s}$.

b)

Si en el interior del solenoide hay una espira cuadrada de lado $a = 3\text{ cm}$ y resistencia eléctrica de $5\;\Omega$, cuya superficie es perpendicular al eje $z$, calcule la intensidad de corriente inducida en la espira en $t = 3\text{ s}$ y en $t = 8\text{ s}$.

Dato: Permeabilidad magnética del vacío, $\mu_0 = 4\pi\cdot 10^{-7}\text{ T m A}^{-1}$.
