Pregunta 3.2 · Dibujo técnico II PAU Madrid Ordinaria 2026

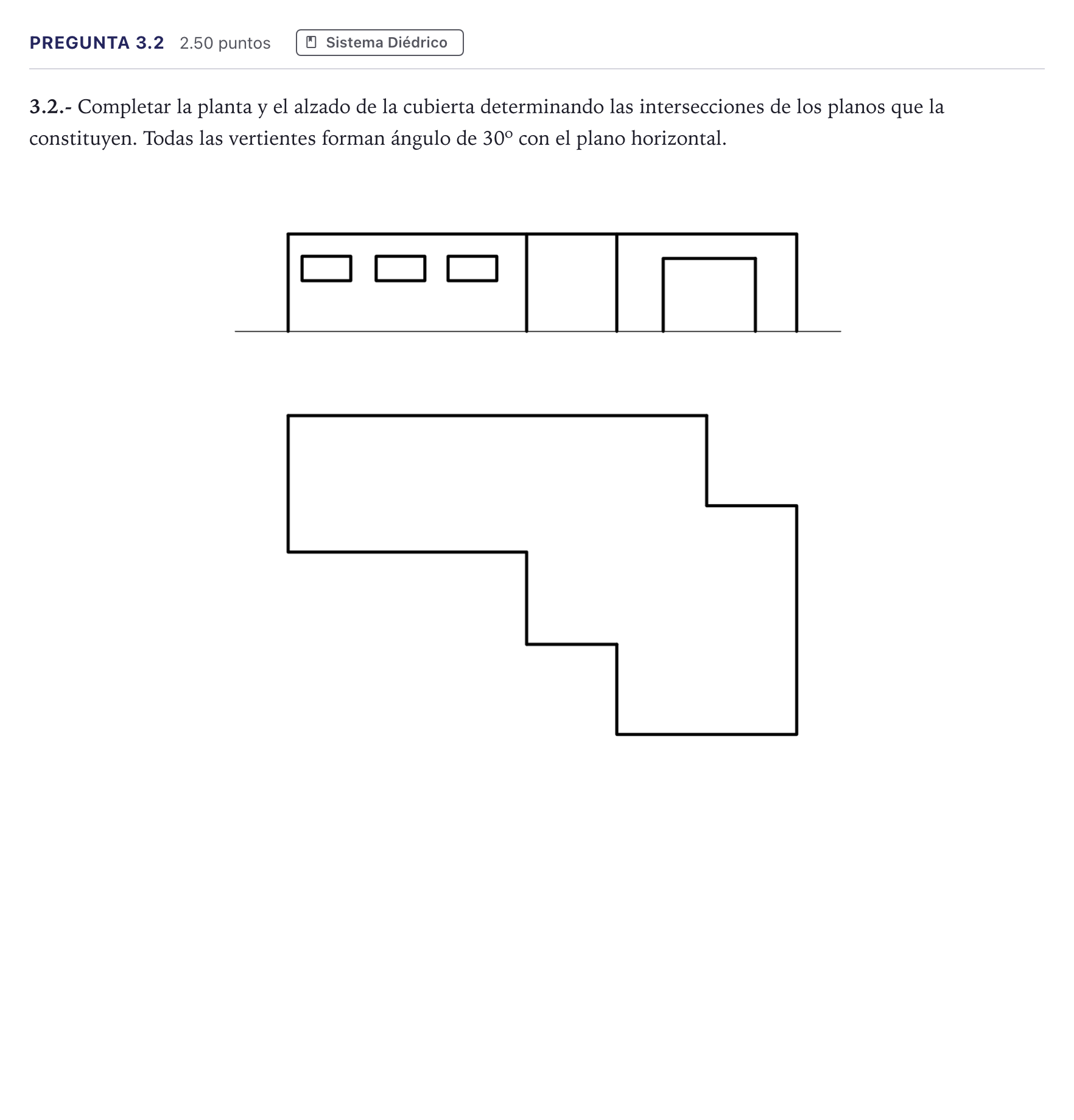

3.2.- Completar la planta y el alzado de la cubierta determinando las intersecciones de los planos que la constituyen. Todas las vertientes forman ángulo de 30º con el plano horizontal.

Solución: Resolución gráfica de la cubierta: - Trazado en planta de todas las limatesas, limahoyas y cumbreras mediante las bisectrices correspondientes. - Proyección en alzado de las aristas y vertientes de la cubierta, mostrando la inclinación de $30^\circ$ en las caras proyectantes y las líneas de cumbrera y limas vistas y ocultas correspondientes.
