Pregunta 2.1 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

Justificar razonadamente la construcción empleada.

Solución: El punto S, simétrico de P, estará en la perpendicular de P al plano ABCD y a una distancia igual de éste, SI=IP. En la vista auxiliar obtenida al proyectar en la dirección de la horizontal BC, aparecerán IP e IS en verdadera magnitud, lo que facilita la construcción.

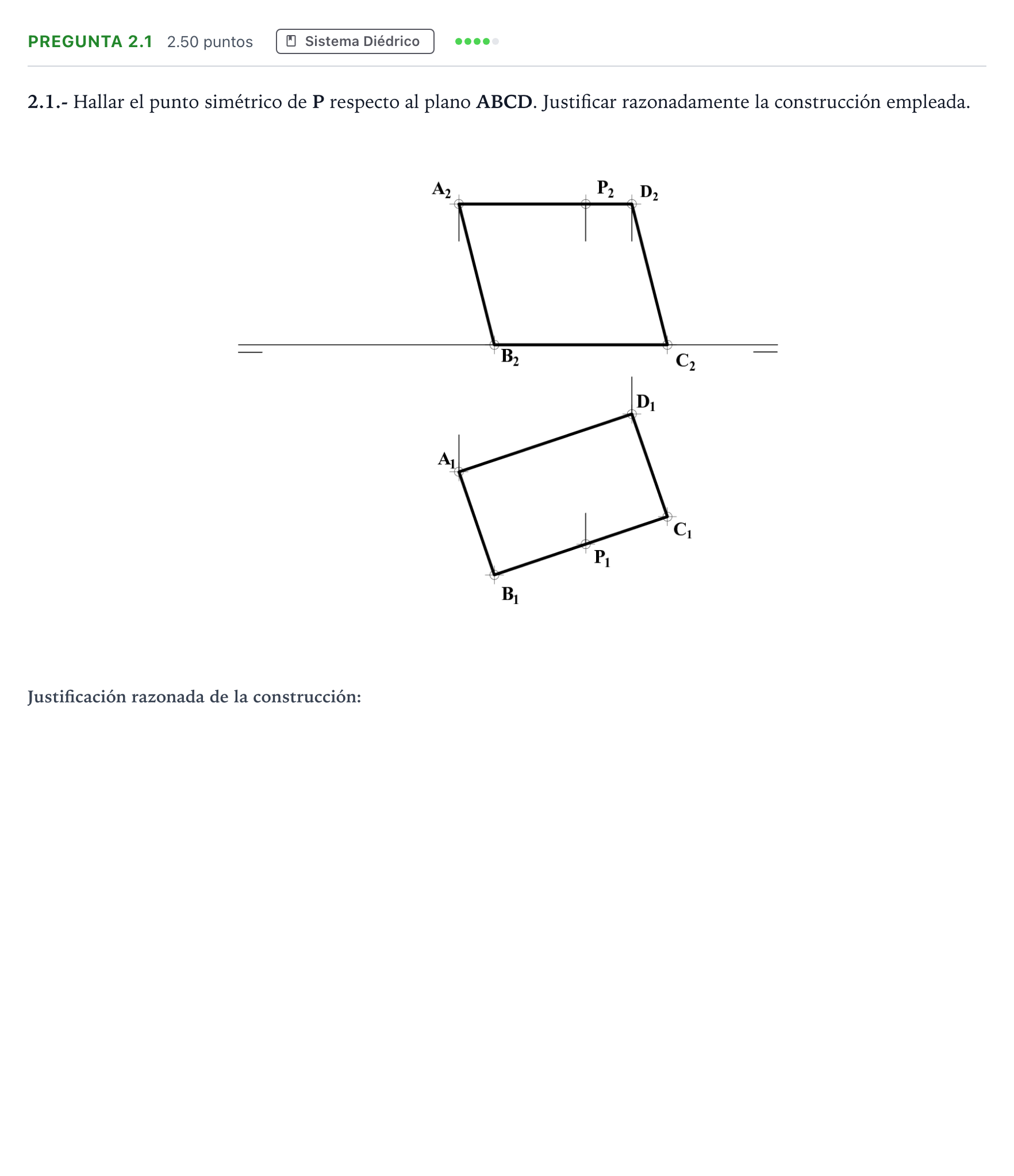

2.1.- Hallar el punto simétrico de P respecto al plano ABCD.

Solución: Construcción del punto simétrico S mediante vista auxiliar proyectante (cambio de plano paralelo a las horizontales BC / AD) para obtener la perpendicular y transportar en verdadera magnitud la distancia del punto P al plano.
