Pregunta 2.2 · Dibujo técnico II PAU Madrid Extraordinaria 2026
Tema: Sistema Diédrico · Del examen Extraordinaria (2026)
Enunciado

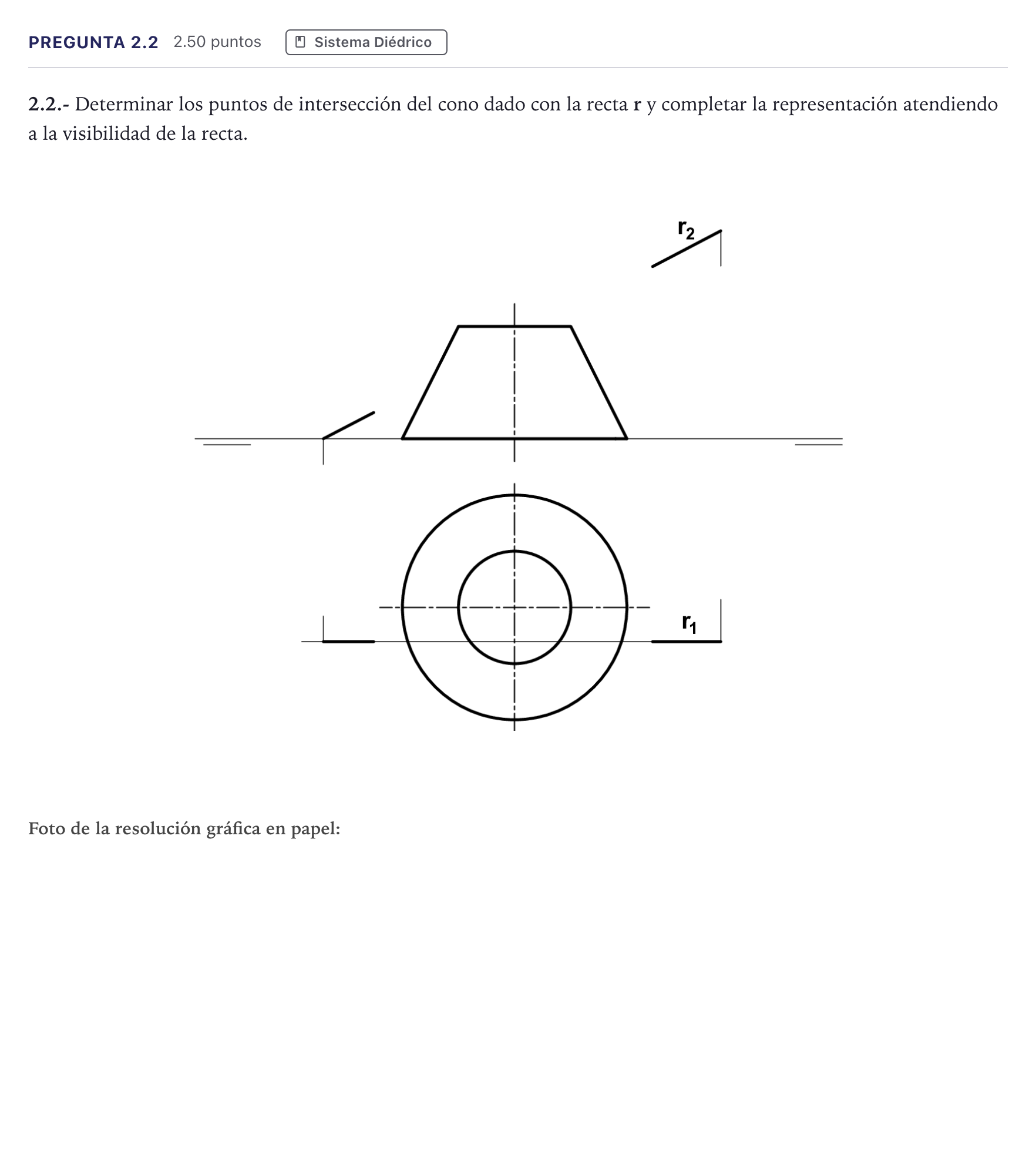

2.2.- Determinar los puntos de intersección del cono dado con la recta r y completar la representación atendiendo a la visibilidad de la recta.
Solución
Según los criterios oficiales de corrección
Determinar los puntos de intersección del cono dado con la recta r y completar la representación atendiendo a la visibilidad de la recta.
Solución: Intersección de la recta r con el tronco de cono en los puntos A (base superior horizontal) y B (sobre la generatriz g obtenida proyectando r sobre el plano horizontal desde el vértice V), indicando visibilidad con trazo continuo en las partes vistas y discontinuo en las ocultas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
