Pregunta 2.2 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026

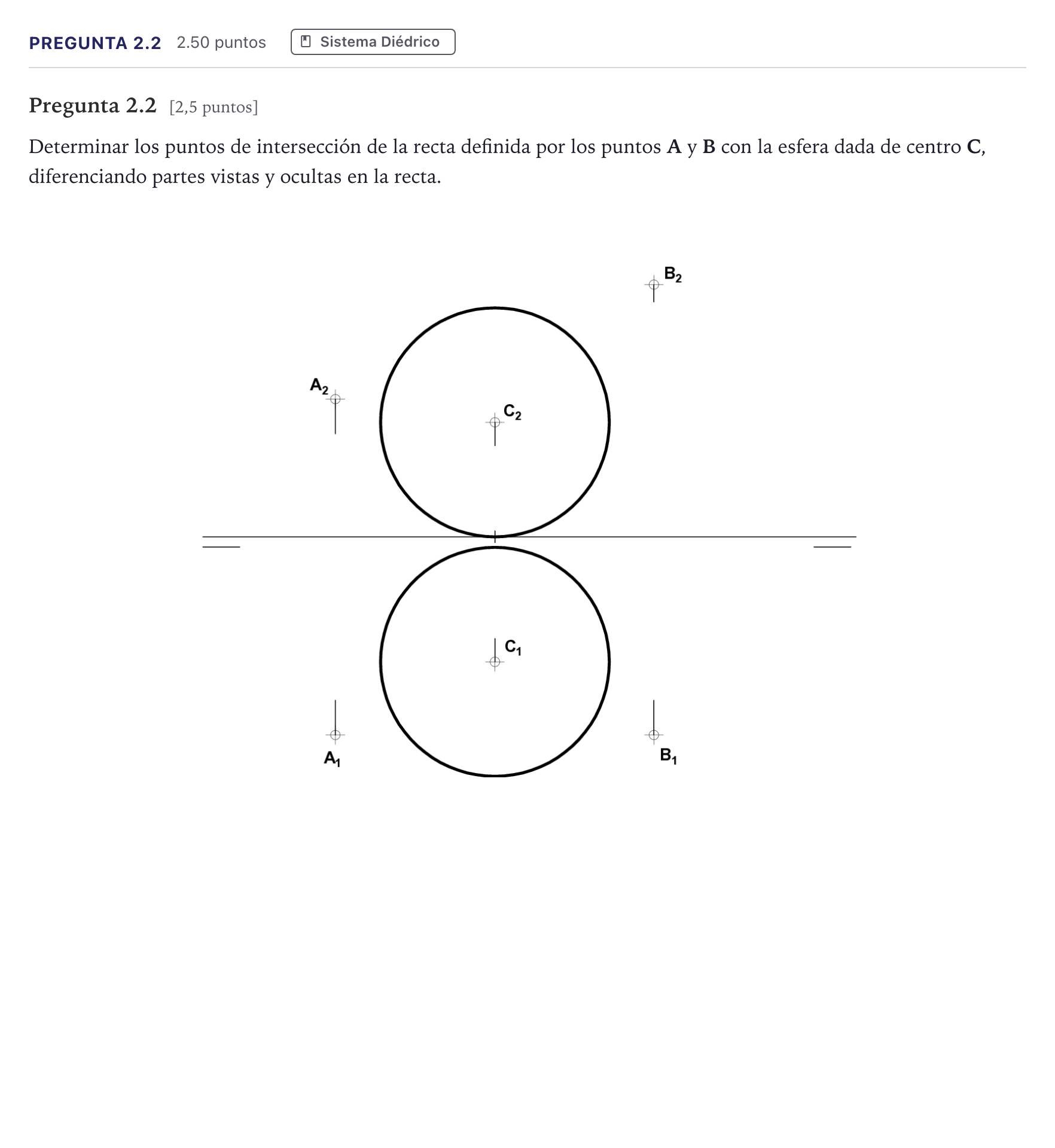

2.2.- Determinar los puntos de intersección de la recta definida por los puntos A y B con la esfera dada de centro C, diferenciando partes vistas y ocultas en la recta.

Solución: - Puntos de entrada y salida $I(I_1, I_2)$ y $J(J_1, J_2)$. - El tramo de la recta comprendido entre $I$ y $J$ queda en el interior de la esfera y por tanto es oculto (trazos discontinuos). - Los tramos exteriores a la esfera son vistos.
