Ejercicio 3.2 · Dibujo técnico II PAU Madrid Extraordinaria 2025

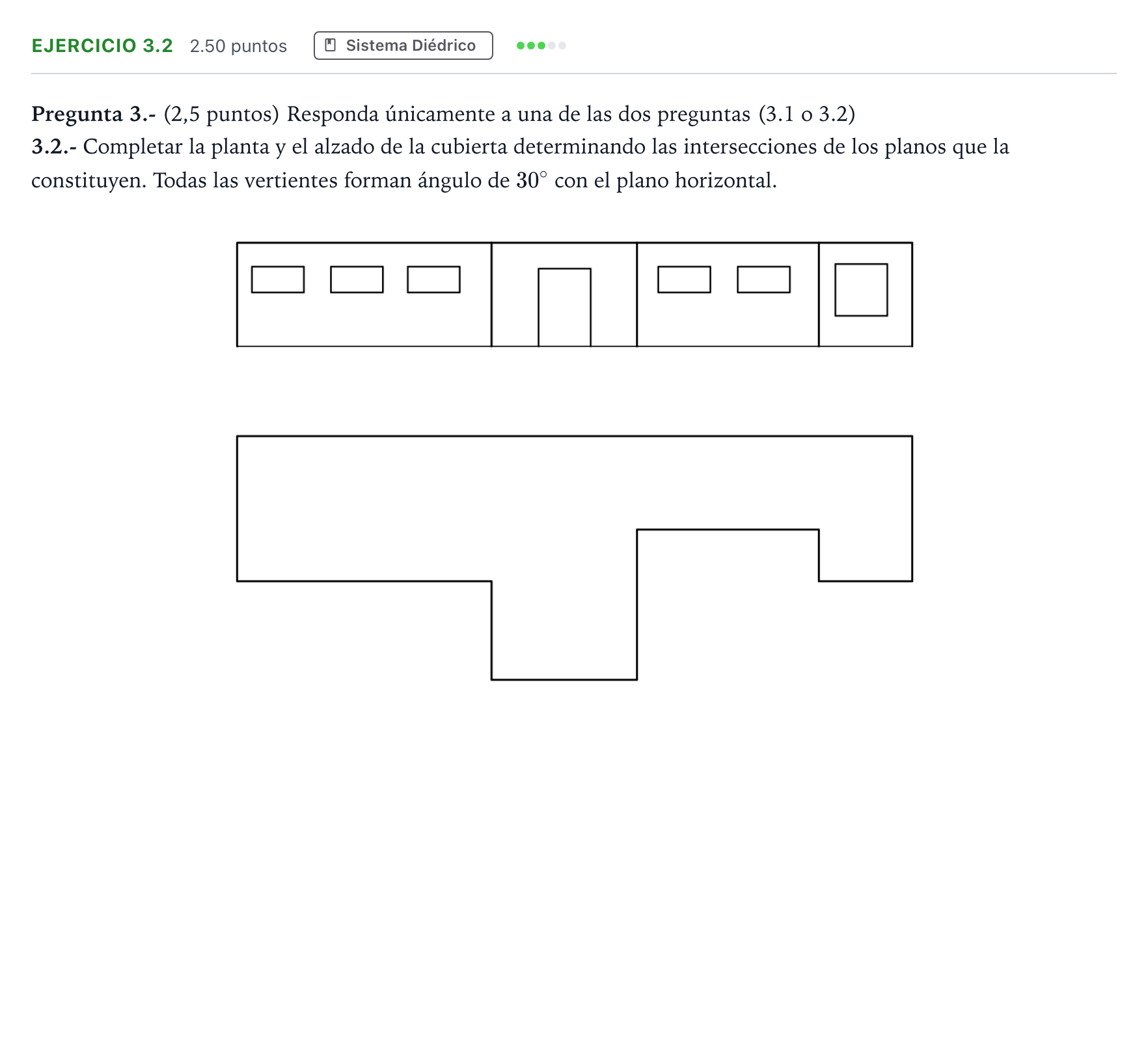

3.2.- Completar la planta y el alzado de la cubierta determinando las intersecciones de los planos que la constituyen. Todas las vertientes forman ángulo de 30º con el plano horizontal.

Solución: Resolución de las limatesas, limahoyas y cumbreras en la planta a partir de las bisectrices de los aleros concurrentes, y elevación de las aristas y vértices al alzado mediante el ángulo de $30^\circ$ en verdadera magnitud en las vertientes proyectantes.
