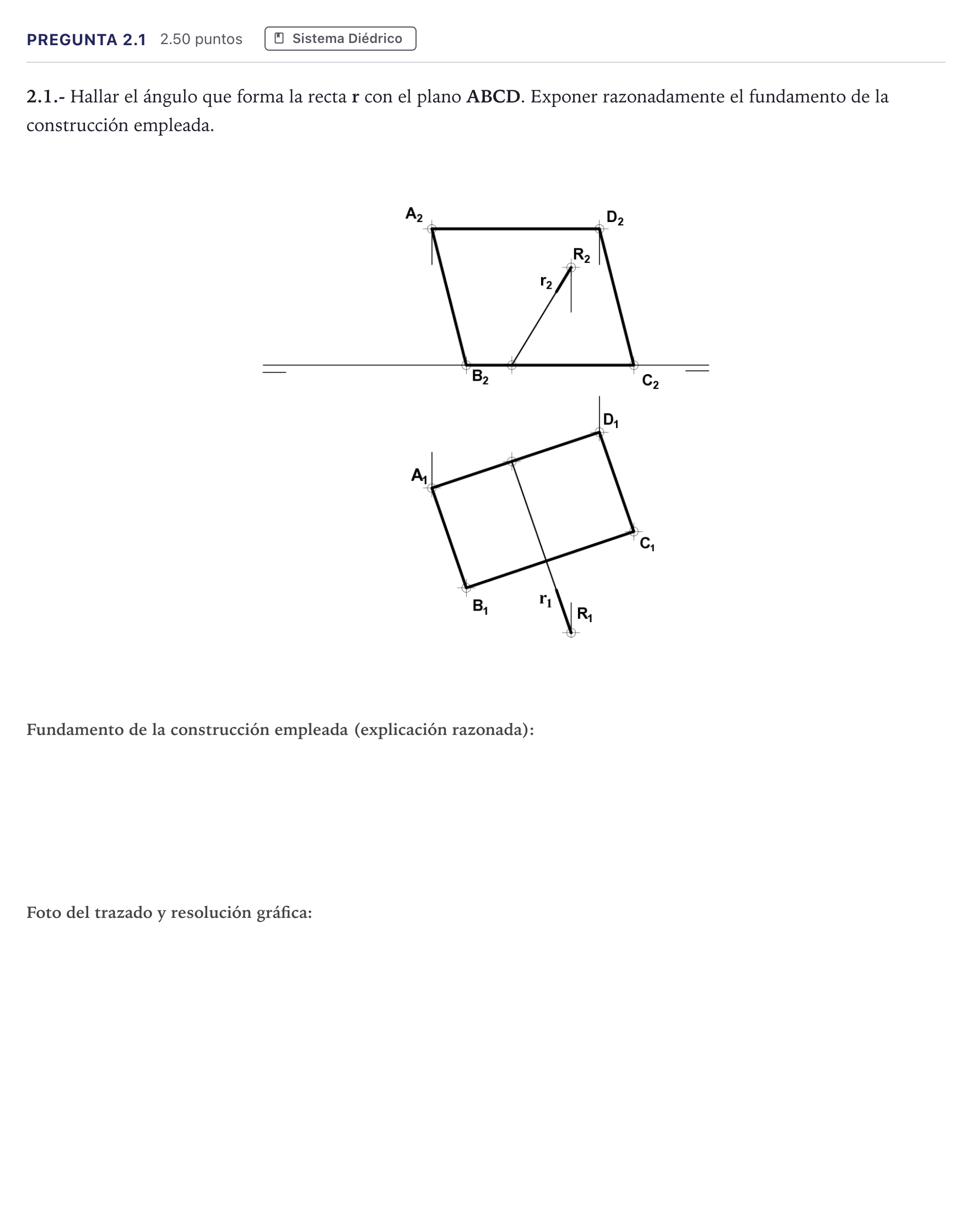

Pregunta 2.1 · Dibujo técnico II PAU Madrid Extraordinaria 2026

Exponer razonadamente el fundamento de la construcción empleada.

Solución: Siendo r₁ ortogonal a B₁C₁, el plano ortogonal a ABCD que contiene a r, donde se encuentra el ángulo buscado, será proyectante horizontal. Una vista auxiliar en la dirección BC (horizontal) convertirá en proyectante el plano ABCD y en frontal la recta r (r₃ en verdadera magnitud), por lo que el ángulo buscado estará también en esta vista en verdadera magnitud.

Hallar el ángulo que forma la recta r con el plano ABCD.

Solución: Construcción gráfica mediante vista auxiliar con el plano ABCD proyectante y la recta r en verdadera magnitud para medir el ángulo resultante.
