Pregunta 2.2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

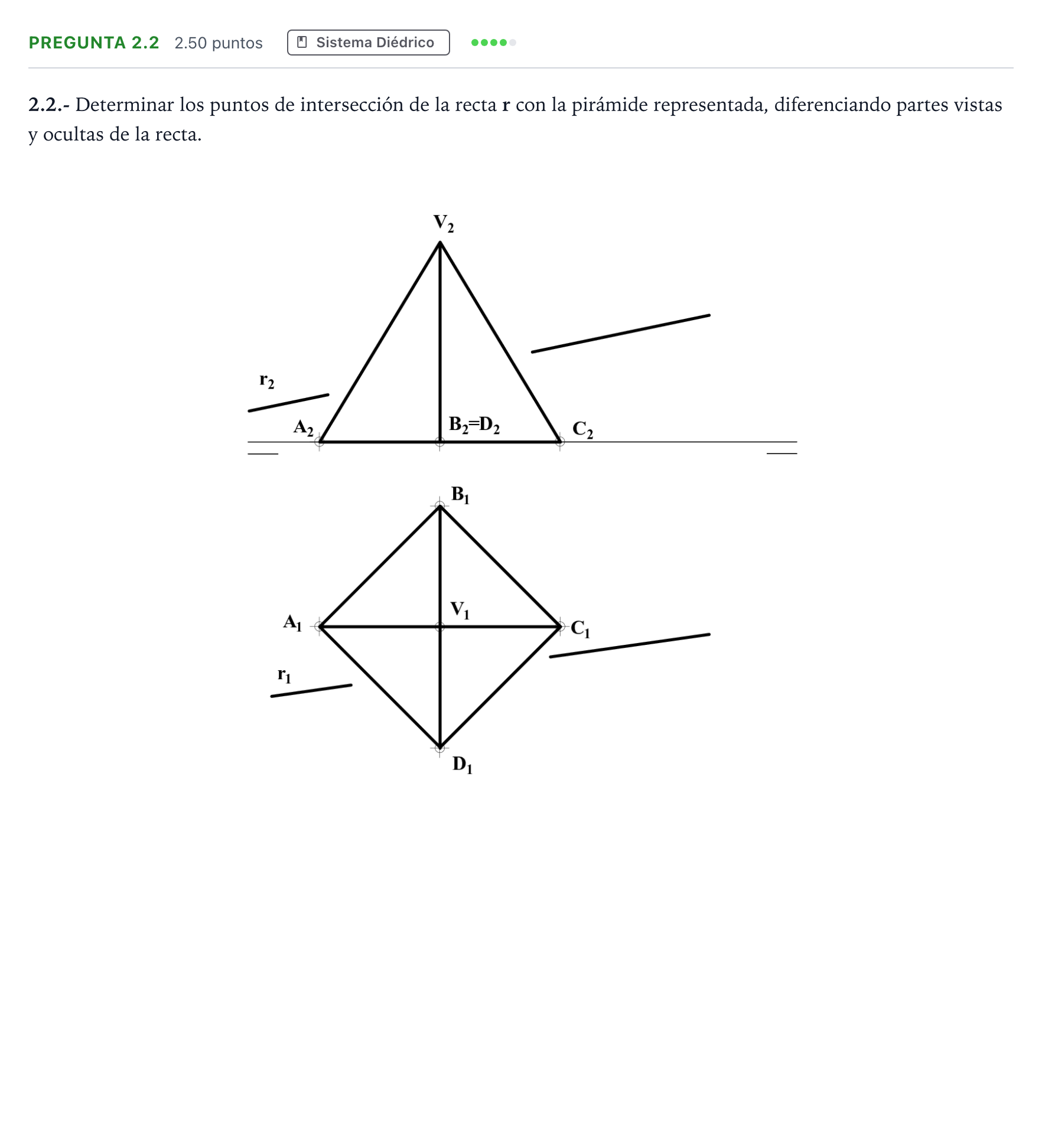

2.2.- Determinar los puntos de intersección de la recta r con la pirámide representada, diferenciando partes vistas y ocultas de la recta.

Solución: Cualquier corte de la pirámide por un plano que contenga a la recta r contendrá también los puntos de intersección I y J solicitados. En la figura el plano proyectante horizontal de r produce la sección EGF. Para determinar la proyección de G₂, dado que VD es una arista de perfil, se ha recurrido a una sección por un plano horizontal. El tramo IJ es oculto tanto en el alzado como en la planta.
