Pregunta 1.2 · Dibujo técnico II PAU Madrid Ordinaria 2026

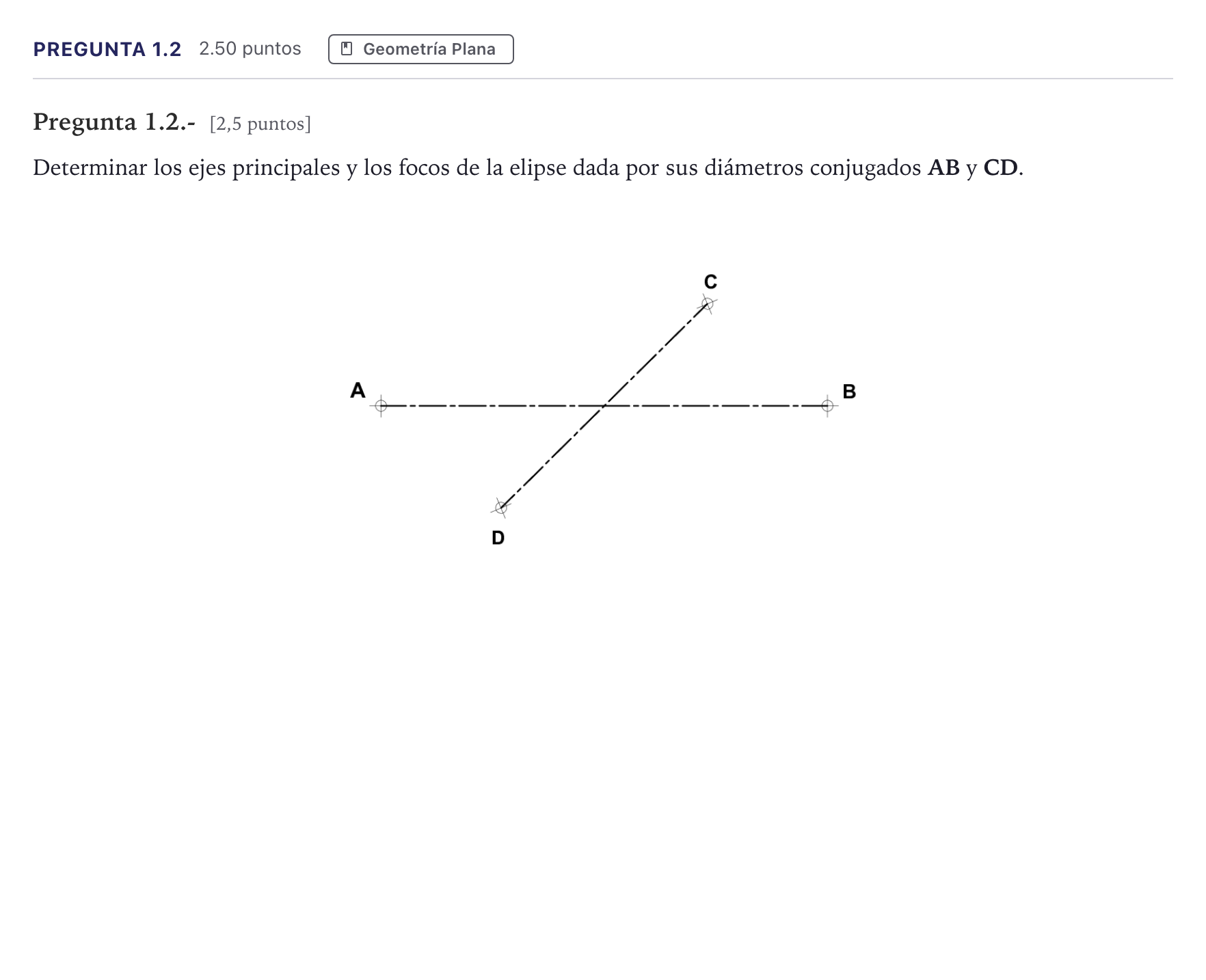

Determinar los ejes principales y los focos de la elipse dada por sus diámetros conjugados AB y CD.

Solución: Construcción gráfica resuelta: - Trazado de los ejes principales de la elipse a partir de los diámetros conjugados $AB$ y $CD$. - Obtención de los puntos dobles $E=E'$ y $F=F'$ sobre el eje de afinidad $AB$, diámetro del arco capaz de 90° que pasa por $C$ y $C'$. - Determinación de las magnitudes de los semiejes mayor y menor y localización de los focos trazando un arco con radio igual al semieje mayor desde el extremo del semieje menor sobre el eje mayor.
