Ejercicio 1.1 · Dibujo técnico II PAU Madrid Extraordinaria 2025

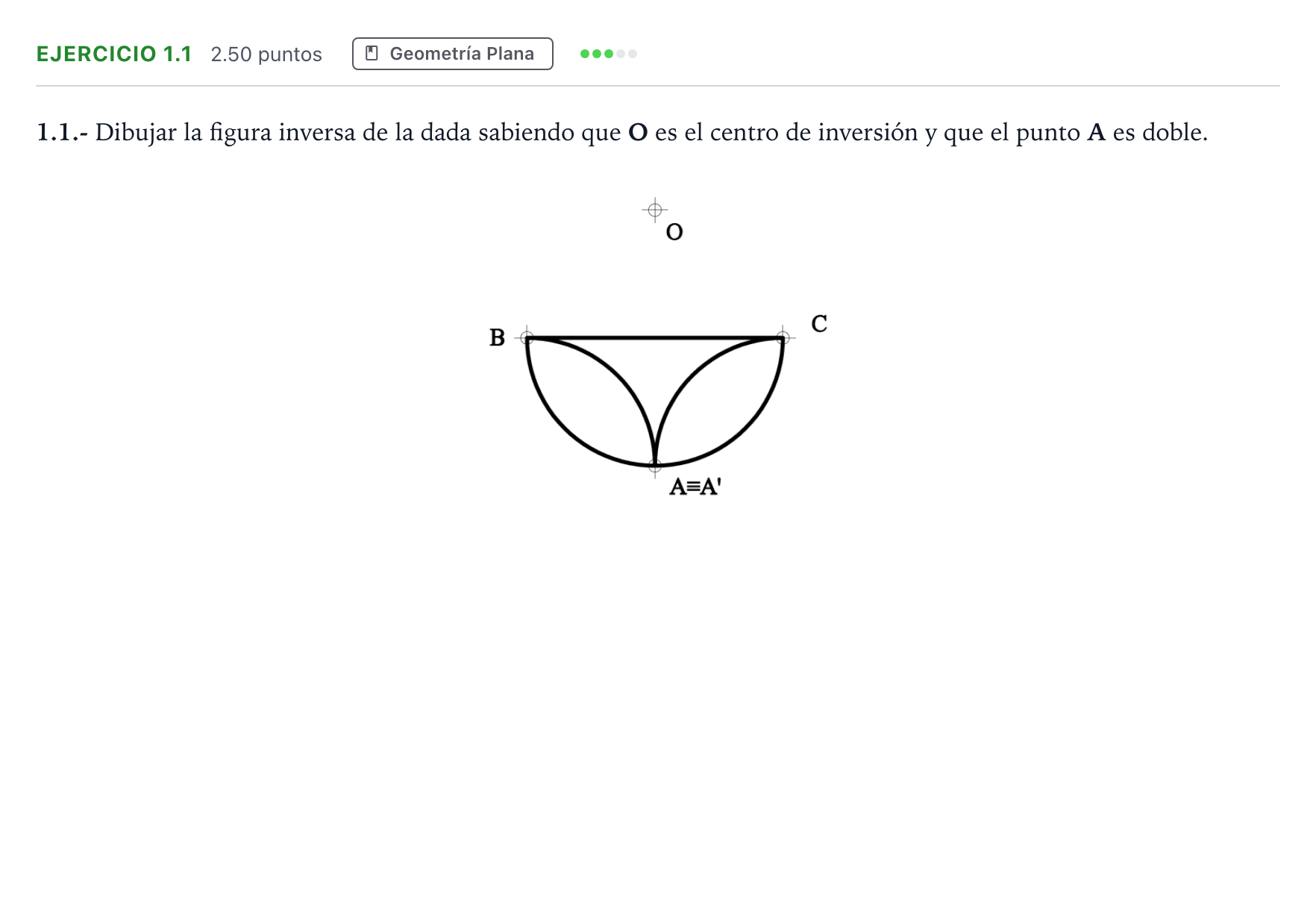

1.1.- Dibujar la figura inversa de la dada sabiendo que O es el centro de inversión y que el punto A es doble.

Solución: La figura inversa está compuesta por: - El segmento recto $B'C'$, inverso del arco de circunferencia $BAC$ que pasa por $O$, ortogonal a $OA$ por ser $A\equiv A'$ un punto doble (perteneciente a la circunferencia de puntos dobles de radio $OA$). - Un arco de circunferencia entre $B'$ y $C'$, inverso del segmento $BC$. - Dos arcos de circunferencia simétricos que unen $B'$ con $A$ y $C'$ con $A$, inversos de los arcos interiores $BA$ y $CA$.
