Pregunta 1.1 · Dibujo técnico II PAU Madrid Extraordinaria 2026

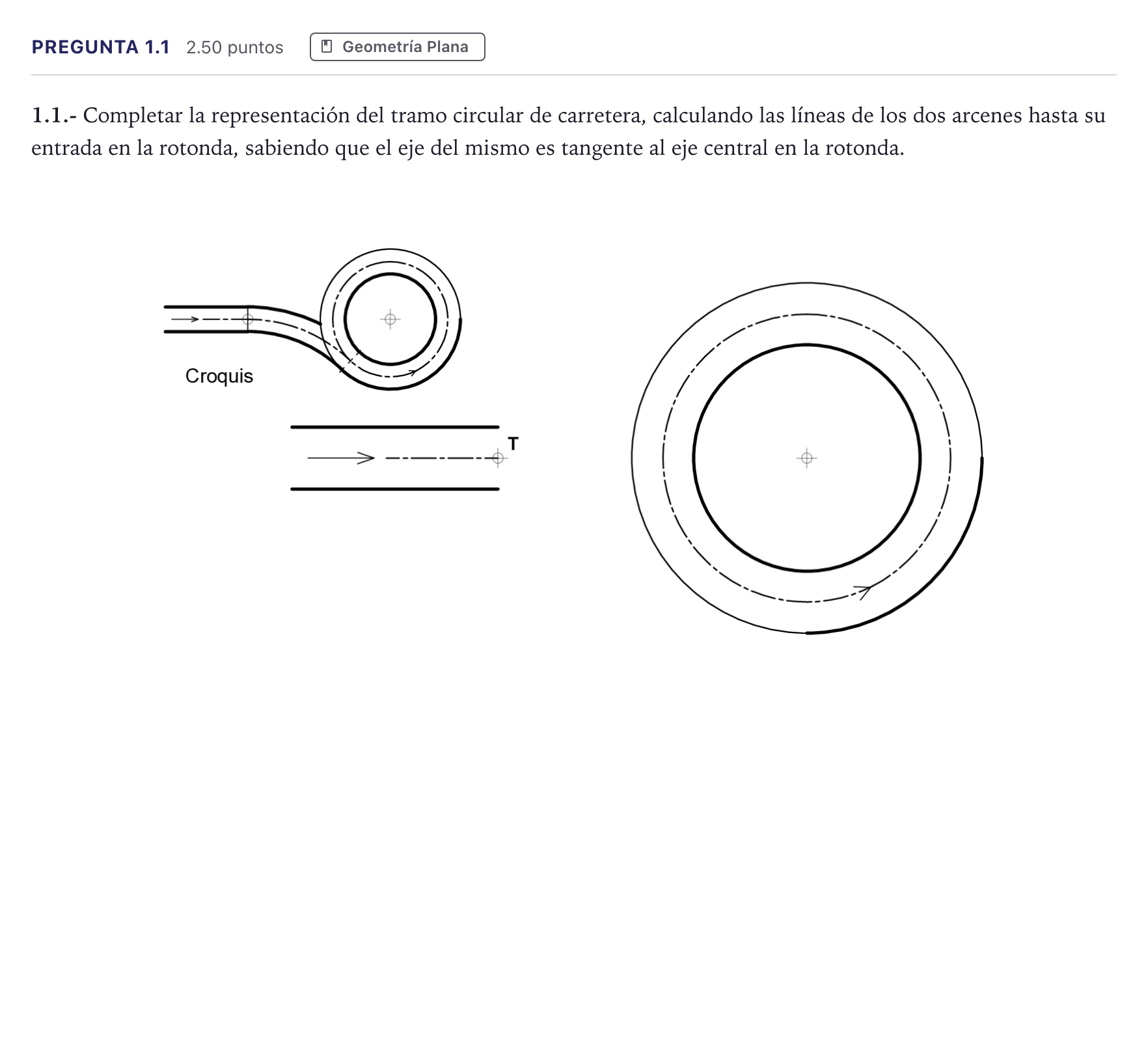

1.1.- Completar la representación del tramo circular de carretera, calculando las líneas de los dos arcenes hasta su entrada en la rotonda, sabiendo que el eje del mismo es tangente al eje central en la rotonda.

Solución: Construcción geométrica resuelta que determina: - El punto de tangencia $T'$ sobre el eje circular de la rotonda mediante inversión o enlace de circunferencias. - El centro $O$ del arco del eje del tramo de enlace, en la intersección de la perpendicular por $T$ al eje recto y la recta que une el centro de la rotonda con $T'$. - El trazado de los arcos de ambos arcenes como curvas paralelas concéntricas de radio $R \pm \text{ancho}$ hasta sus respectivos puntos de tangencia en los bordes de la calzada de la rotonda.
