Pregunta 1.1 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026

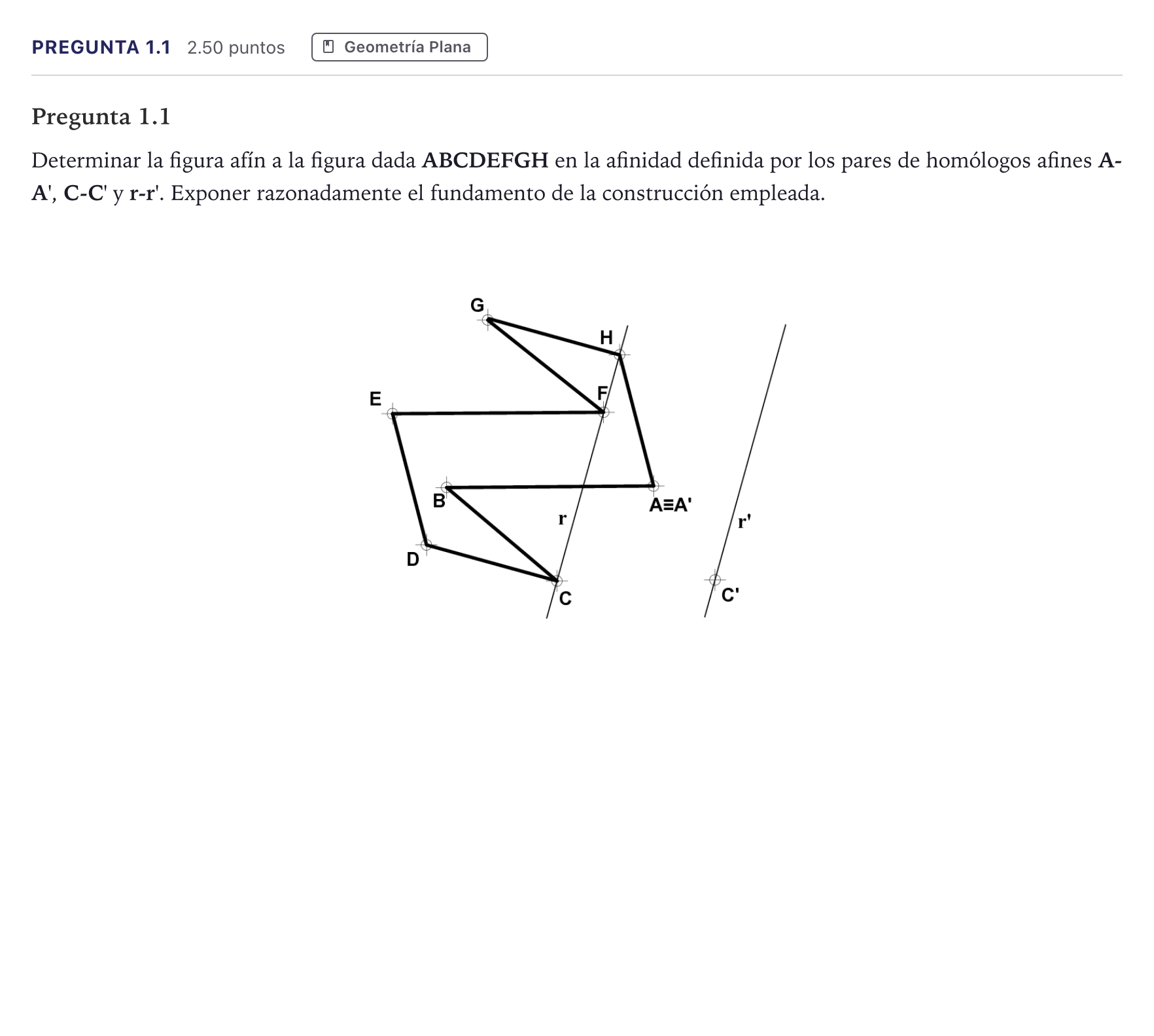

1.1.- Determinar la figura afín a la figura dada ABCDEFGH en la afinidad definida por los pares de homólogos afines A-A', C-C' y r-r'. Exponer razonadamente el fundamento de la construcción empleada.

Solución: Construcción de la figura afín $A'B'C'D'E'F'G'H'$ mediante el eje $e$ paralelo a las rectas $r$ y $r'$ que pasa por $A \equiv A'$, y la dirección de afinidad definida por la recta $CC'$.
