Pregunta 1.1 · Dibujo técnico II PAU Madrid Ordinaria 2025

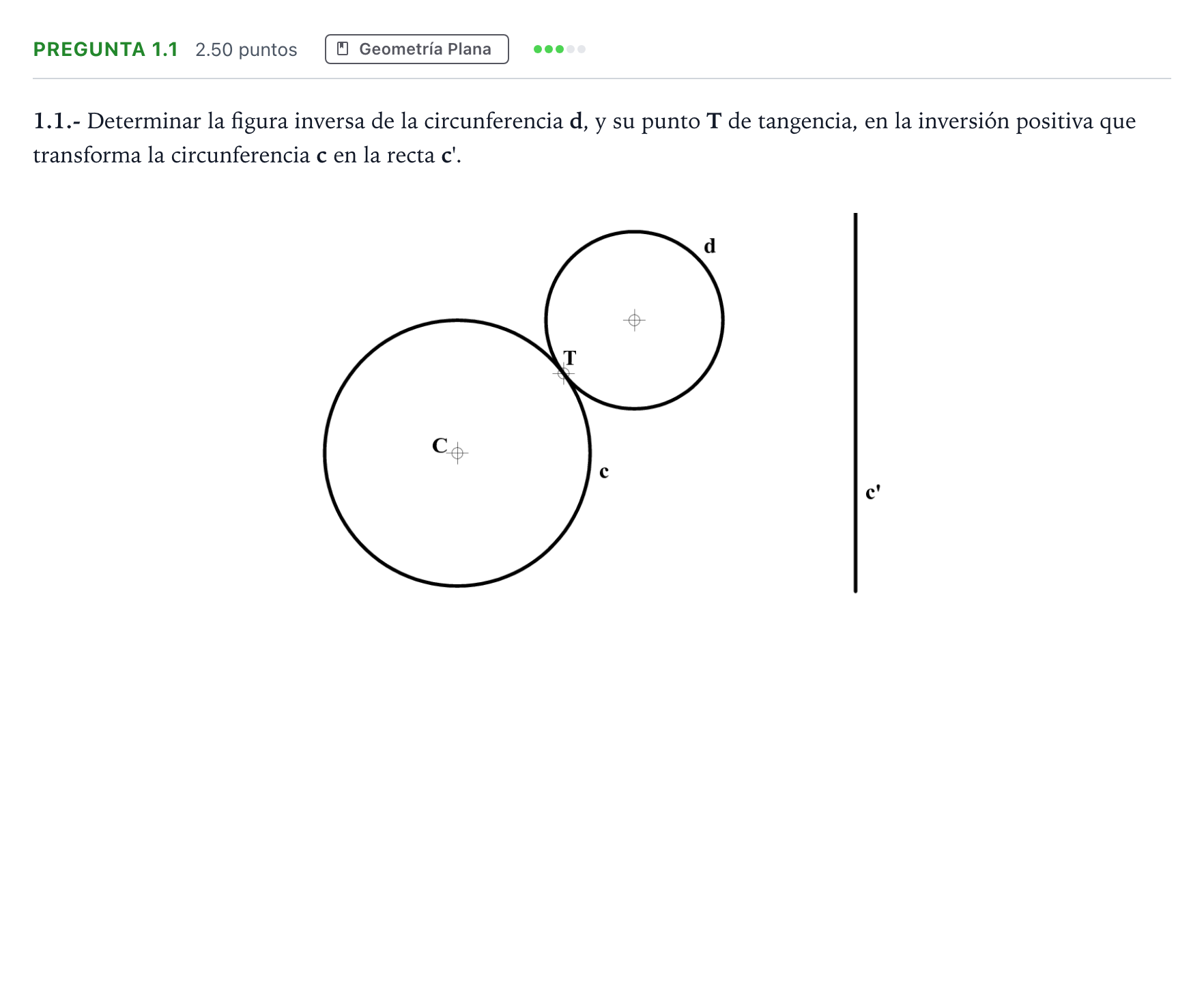

1.1.- Determinar la figura inversa de la circunferencia d, y su punto T de tangencia, en la inversión positiva que transforma la circunferencia c en la recta c'.

Solución: Construcción geométrica de la circunferencia inversa $d'$ y del punto de tangencia inverso $T'$: - Determinación del centro de inversión $I$. - Determinación del punto $T'$ inverso de $T$ sobre la recta $c'$ y alineado con $I$ y $T$. - Determinación del centro $O$ de la circunferencia $d'$ y trazado de la solución.
