Pregunta 4 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2025

Tema: Sistemas de Representación · Del examen Modelo (2025)

Enunciado

El escultor Jorge Oteiza elaboró la pieza "Caja vacía" con chapa de acero en 1958.

A partir del dibujo isométrico inspirado en dicha pieza, utilizando el sistema europeo de proyección y sin considerar el espesor de la chapa:

Opción A: Elaborar, utilizando el sistema europeo de proyección y sin considerar el espesor de la chapa, el alzado y la vista lateral izquierda de la pieza.

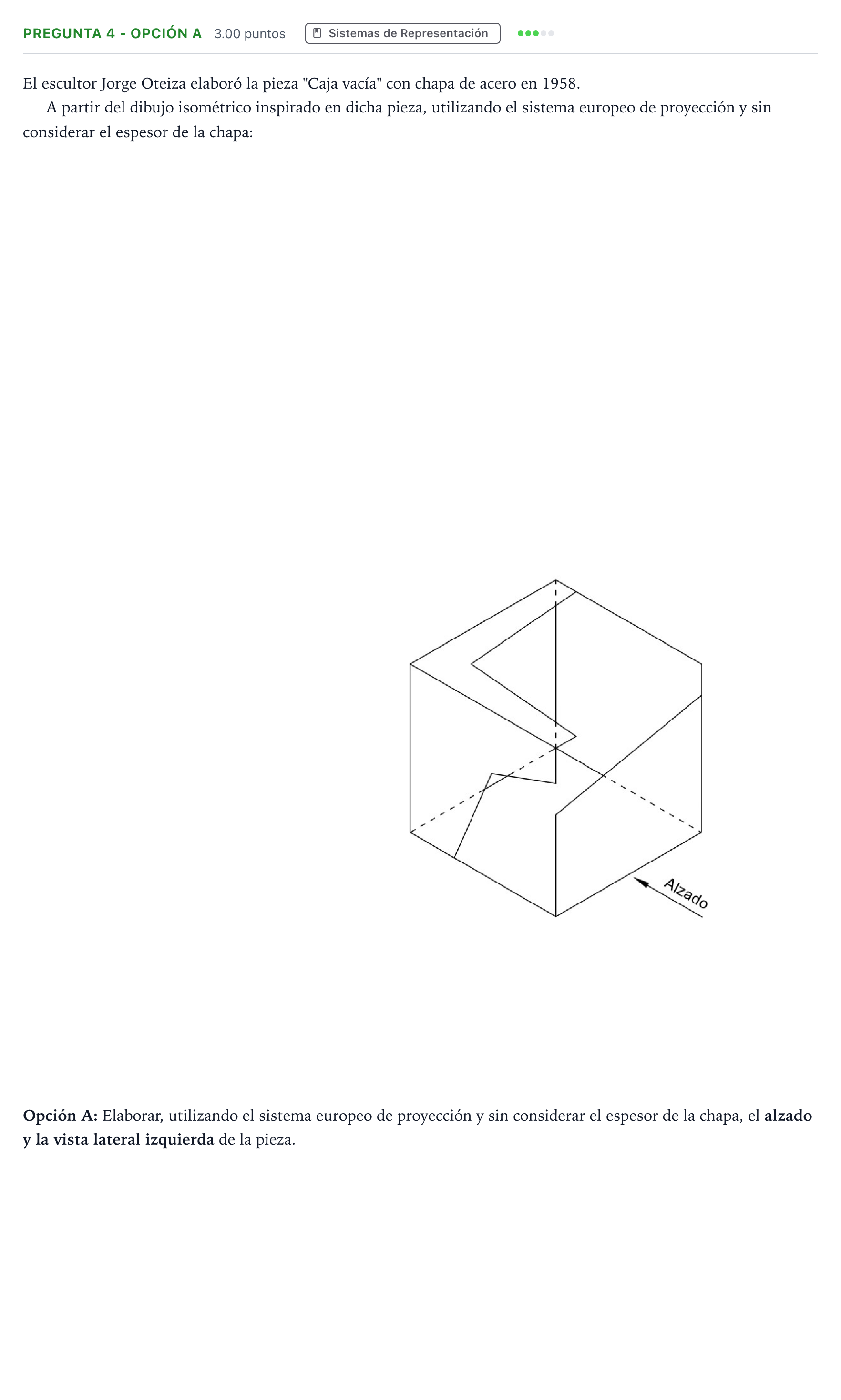

Enunciado: Pregunta 4 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

A. Alzado y vista lateral izquierda de la pieza.

Solución: - Alzado (vista frontal): cuadrado exterior que define las aristas límite de la chapa con la línea divisoria inclinada correspondiente al corte. - Vista lateral izquierda: situada a la derecha del alzado, cuadrilátero envolvente con la arista quebrada continua que define la pared de chapa proyectada.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
