Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2025

Tema: Sistemas de Representación · Del examen Modelo (2025)

Enunciado

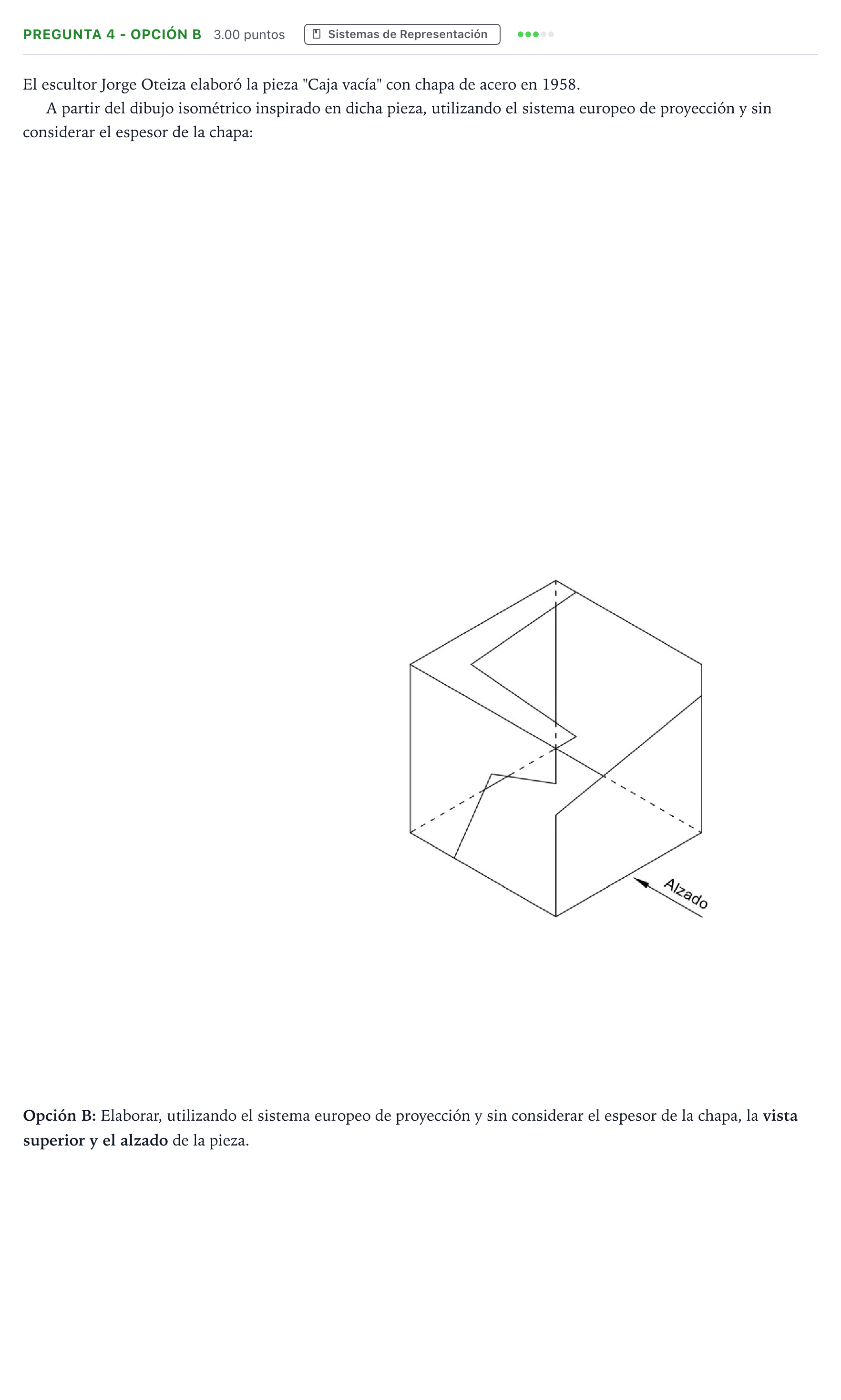

El escultor Jorge Oteiza elaboró la pieza "Caja vacía" con chapa de acero en 1958.

A partir del dibujo isométrico inspirado en dicha pieza, utilizando el sistema europeo de proyección y sin considerar el espesor de la chapa:

Opción B: Elaborar, utilizando el sistema europeo de proyección y sin considerar el espesor de la chapa, la vista superior y el alzado de la pieza.

Enunciado: Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

B. Vistas superior y alzado de la pieza.

Solución: - Alzado: contorno cuadrado con la arista visible oblicua que asciende de izquierda a derecha. - Vista superior (planta): situada justo debajo del alzado, mostrando el contorno cuadrado exterior y la línea poligonal quebrada correspondiente a la chapa vista desde arriba.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
