Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria Coincidencias 2025

Tema: Normalización y Acotación · Del examen Ordinaria Coincidencias (2025)

Enunciado

PREGUNTA 4 (3 puntos)

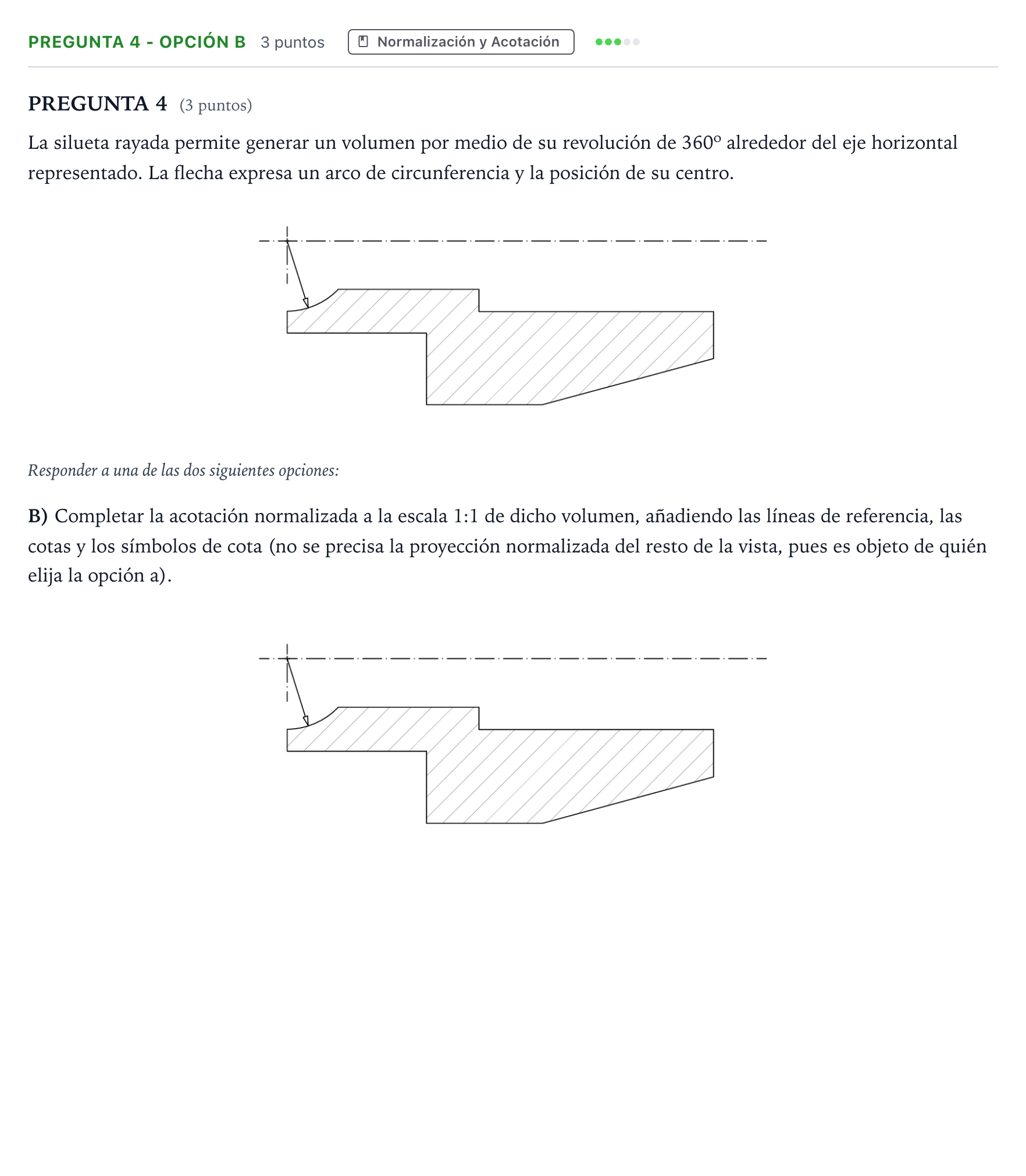

La silueta rayada permite generar un volumen por medio de su revolución de 360º alrededor del eje horizontal representado. La flecha expresa un arco de circunferencia y la posición de su centro.

Responder a una de las dos siguientes opciones:

B) Completar la acotación normalizada a la escala 1:1 de dicho volumen, añadiendo las líneas de referencia, las cotas y los símbolos de cota (no se precisa la proyección normalizada del resto de la vista, pues es objeto de quién elija la opción a).

Enunciado: Pregunta 4 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria Coincidencias 2025

Solución

Según los criterios oficiales de corrección

B) Completar la acotación normalizada a la escala 1:1 de dicho volumen, añadiendo las líneas de referencia, las cotas y los símbolos de cota (no se precisa la proyección normalizada del resto de la vista, pues es objeto de quién elija la opción a).

Solución: Acotación normalizada según la solución oficial: - Cotas longitudinales: 30, 25, 36 y 50. - Cotas de diámetros con símbolo ∅: ∅40, ∅30, ∅50 y ∅70. - Cota de acuerdo/radio esférico: SR15 (o R15). - Disposición normalizada de líneas de referencia, líneas de cota y flechas de cota.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
