Pregunta 3 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2026

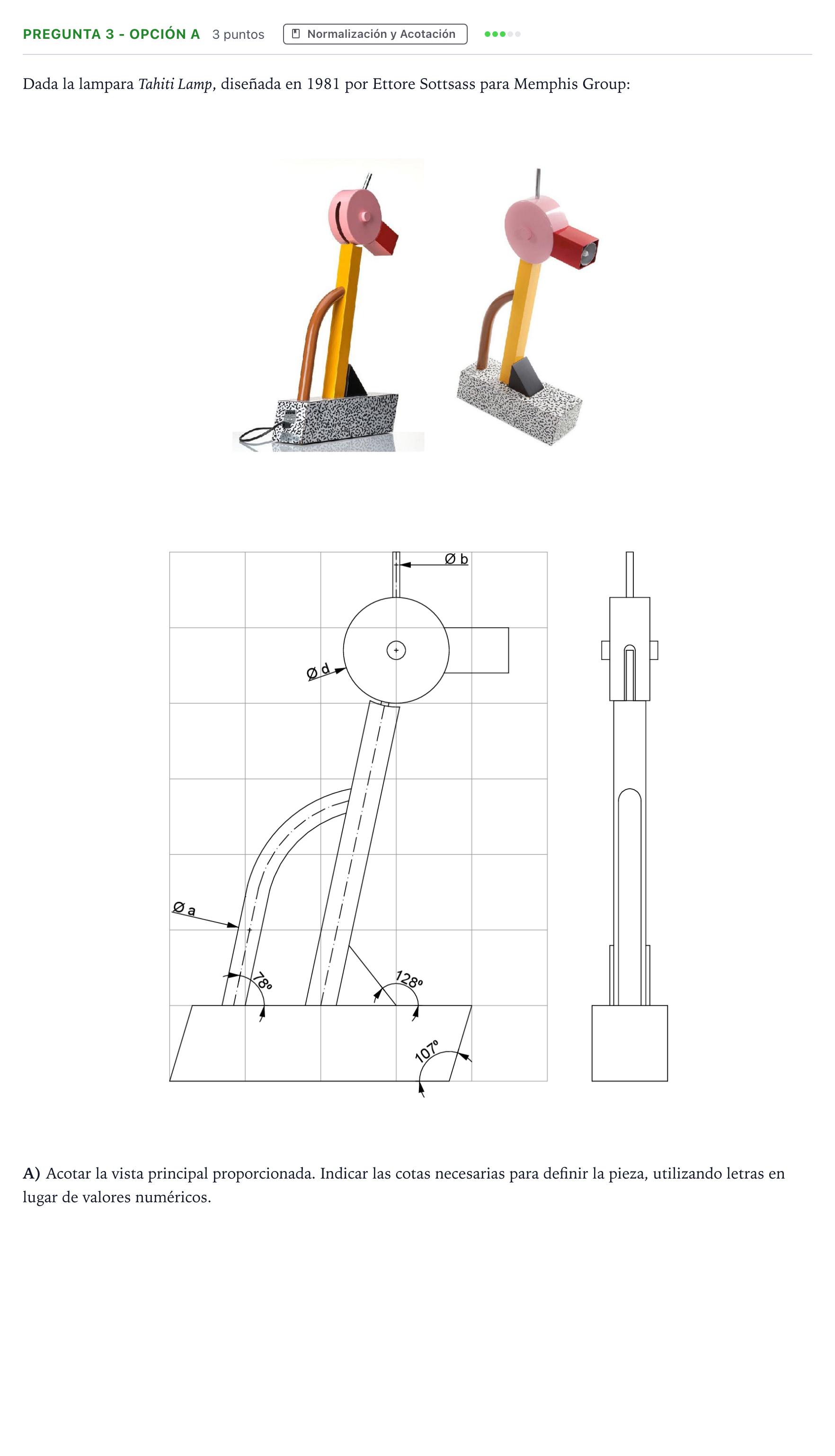

A) Acotar la vista principal proporcionada. Indicar las cotas necesarias para definir la pieza, utilizando letras en lugar de valores numéricos.

Solución: Acotación completa de la vista principal utilizando letras de cota: - Cotas lineales de la base (altura $A$, y subdivisiones en anchura $C$, $B$, $A$, $A$). - Longitud total inclinada y anchura del mástil ($F$ y $G$). - Diámetros y radios ($\varnothing c$, $\varnothing d$, $Ra$, etc.). - Cotas de la cabeza emisora y la varilla superior ($I$, $J$, $K$, $\varnothing b$).
