PREGUNTA 4 (3 puntos)

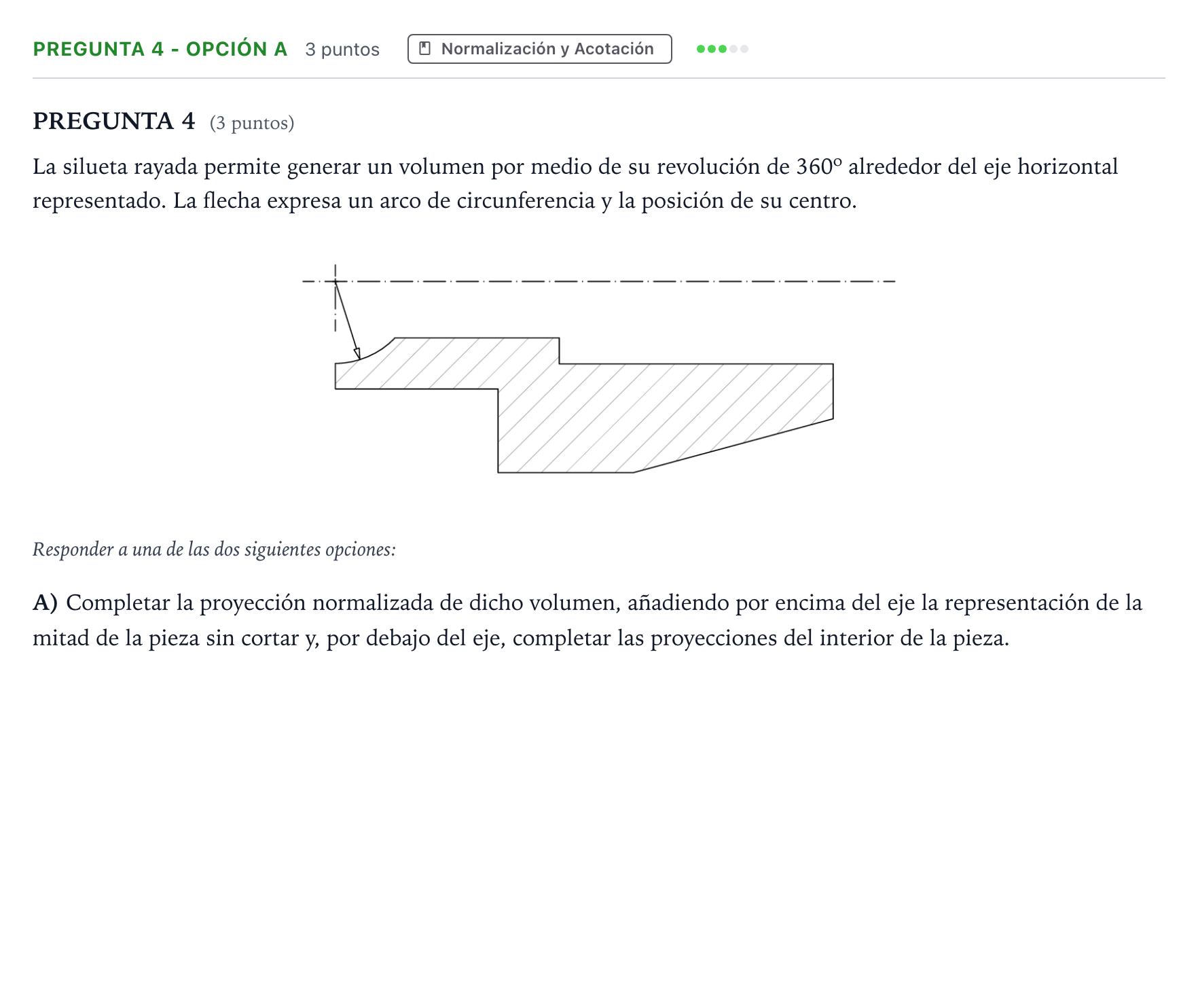

La silueta rayada permite generar un volumen por medio de su revolución de 360º alrededor del eje horizontal representado. La flecha expresa un arco de circunferencia y la posición de su centro.

Responder a una de las dos siguientes opciones:

A) Completar la proyección normalizada de dicho volumen, añadiendo por encima del eje la representación de la mitad de la pieza sin cortar y, por debajo del eje, completar las proyecciones del interior de la pieza.

Enunciado: Pregunta 4 - Opción A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria Coincidencias 2025

Solución

Según los criterios oficiales de corrección

A) Completar la proyección normalizada de dicho volumen, añadiendo por encima del eje la representación de la mitad de la pieza sin cortar y, por debajo del eje, completar las proyecciones del interior de la pieza.

Solución: Se completa la pieza mediante un semicorte normalizado: - Por encima del eje: se dibuja la silueta exterior completa simétrica respecto al eje de revolución (sin cortar, mostrando las aristas vistas exteriores). - Por debajo del eje: se representan las aristas de los cilindros y cambios de sección correspondientes a las caras interiores visibles resultantes del corte.
