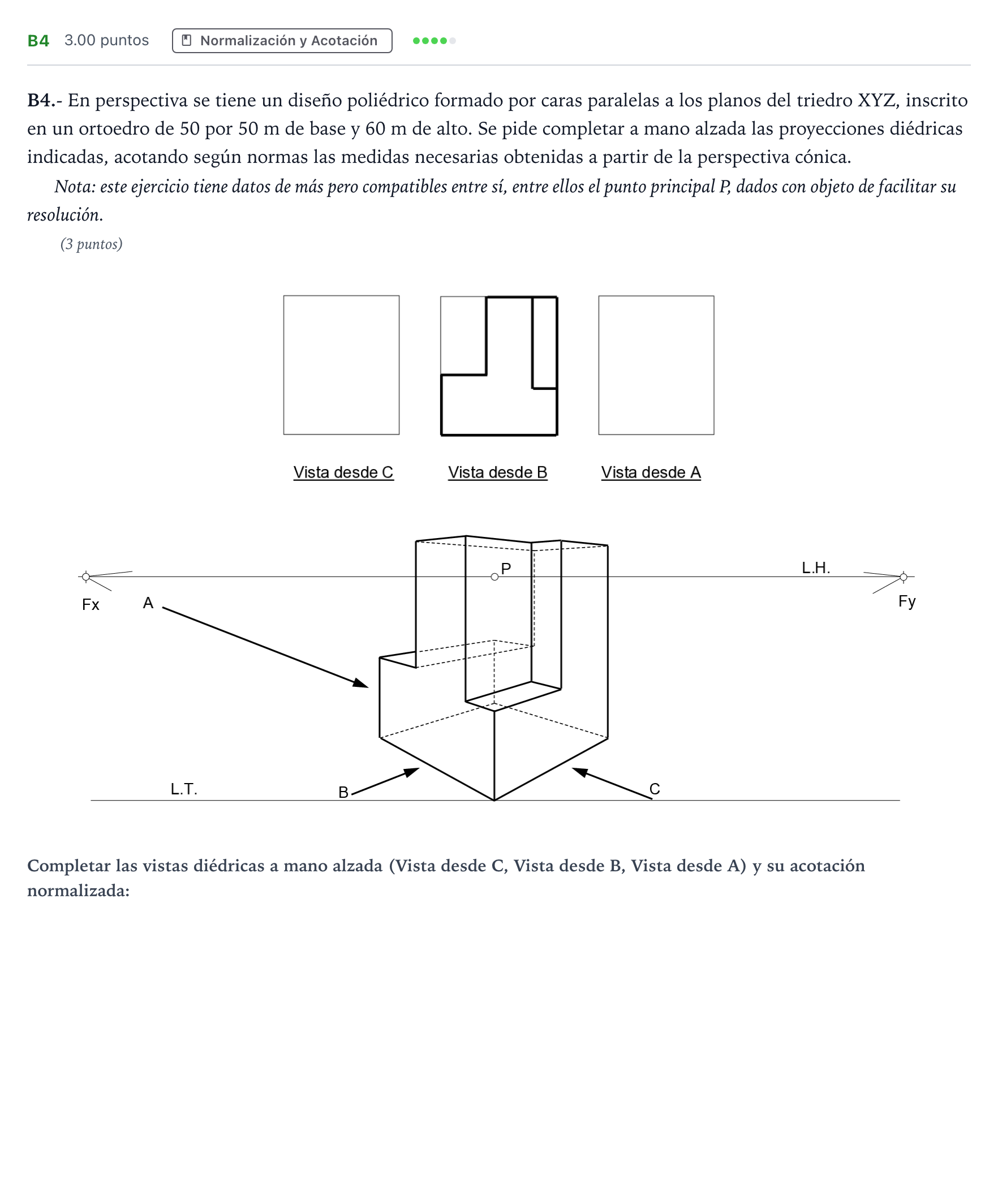

Ejercicio B4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2024

Completar a mano alzada las proyecciones diédricas indicadas, acotando según normas las medidas necesarias obtenidas a partir de la perspectiva cónica.

Solución: Detalle de las vistas completadas y acotaciones: - Vista desde C: - Contorno exterior de 50 de ancho por 60 de alto. - En la parte superior izquierda, hueco rectangular visible de 25 mm de ancho y altura hasta la base intermedia. - Escalón a cota 20 con línea oculta de trazos que prolonga la arista oculta a cota 20 hacia la derecha. - Cotas necesarias: ancho total 50, alto total 60, ancho del hueco 25 y altura del peldaño inferior 20. - Vista desde B: - Completar contornos visibles: rebaje escalonado inferior de altura 25 y anchura 20 a la izquierda, hueco central entre los dos pilares de anchura 20. - Cotas: anchura total 50, anchos parciales 20 y 20, altura del escalón 25. - Vista desde A: - Contorno cuadrado de 50×50 (o alzado correspondiente según orientación). - Arista horizontal visible y líneas discontinuas correspondientes a las aristas ocultas de los retranqueos interiores.
