Ejercicio A4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Extraordinaria 2024

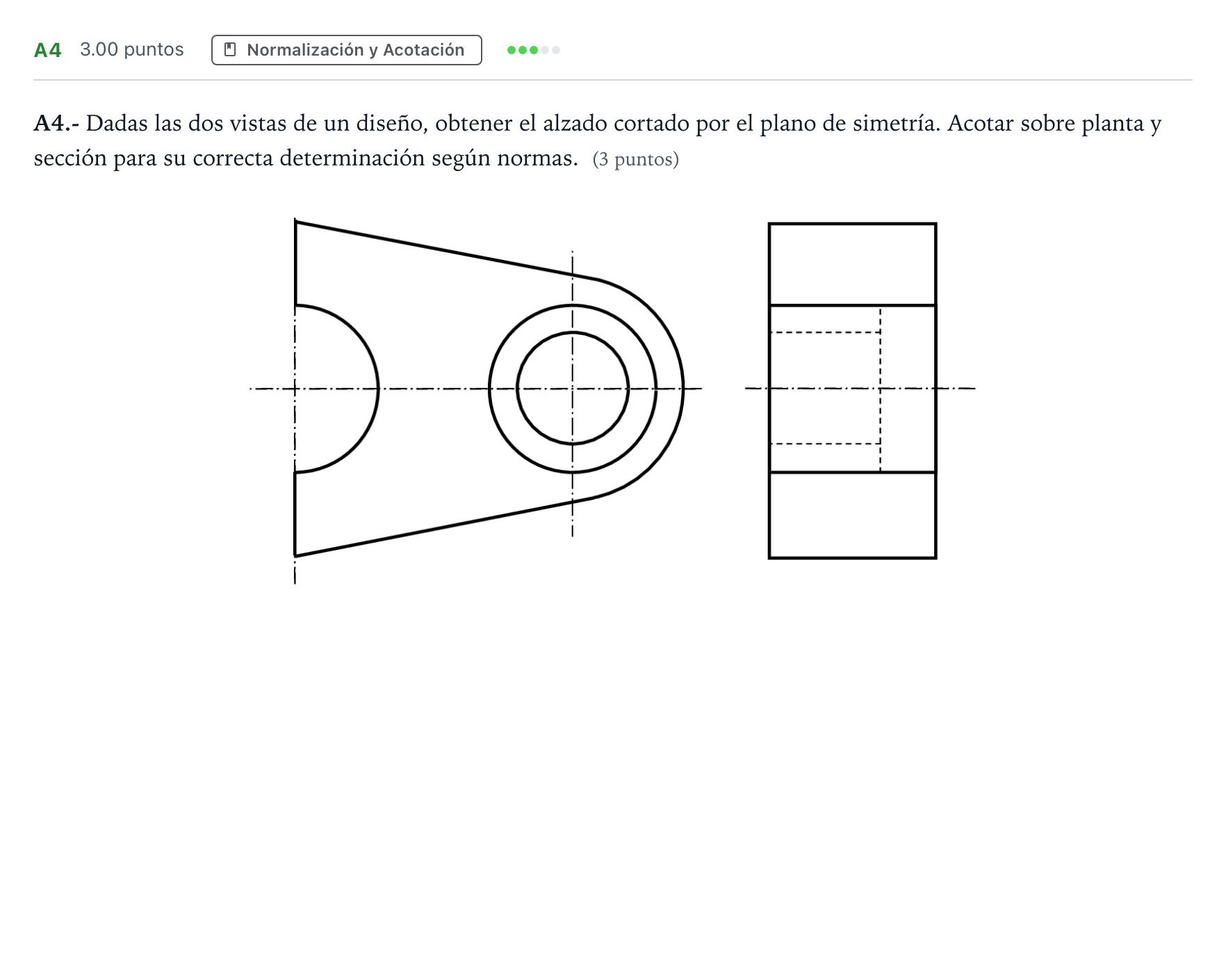

A4.- Dadas las dos vistas de un diseño, obtener el alzado cortado por el plano de simetría. Acotar sobre planta y sección para su correcta determinación según normas.

Solución: - Alzado cortado: Representación del corte total por el plano longitudinal de simetría mostrando el taladro escalonado interior, el contorno exterior y el rayado normalizado a 45° en las zonas macizas. - Acotación según normas: - En planta: distancia entre ejes (50), radio exterior (R 20), arco semicilíndrico (R 15), ancho total (60) y diámetros de los cilindros coaxiales (⌀ 20 y ⌀ 30). - En el alzado cortado: altura total (30) y profundidad o altura del escalón del taladro interior (20).
