Pregunta 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2025

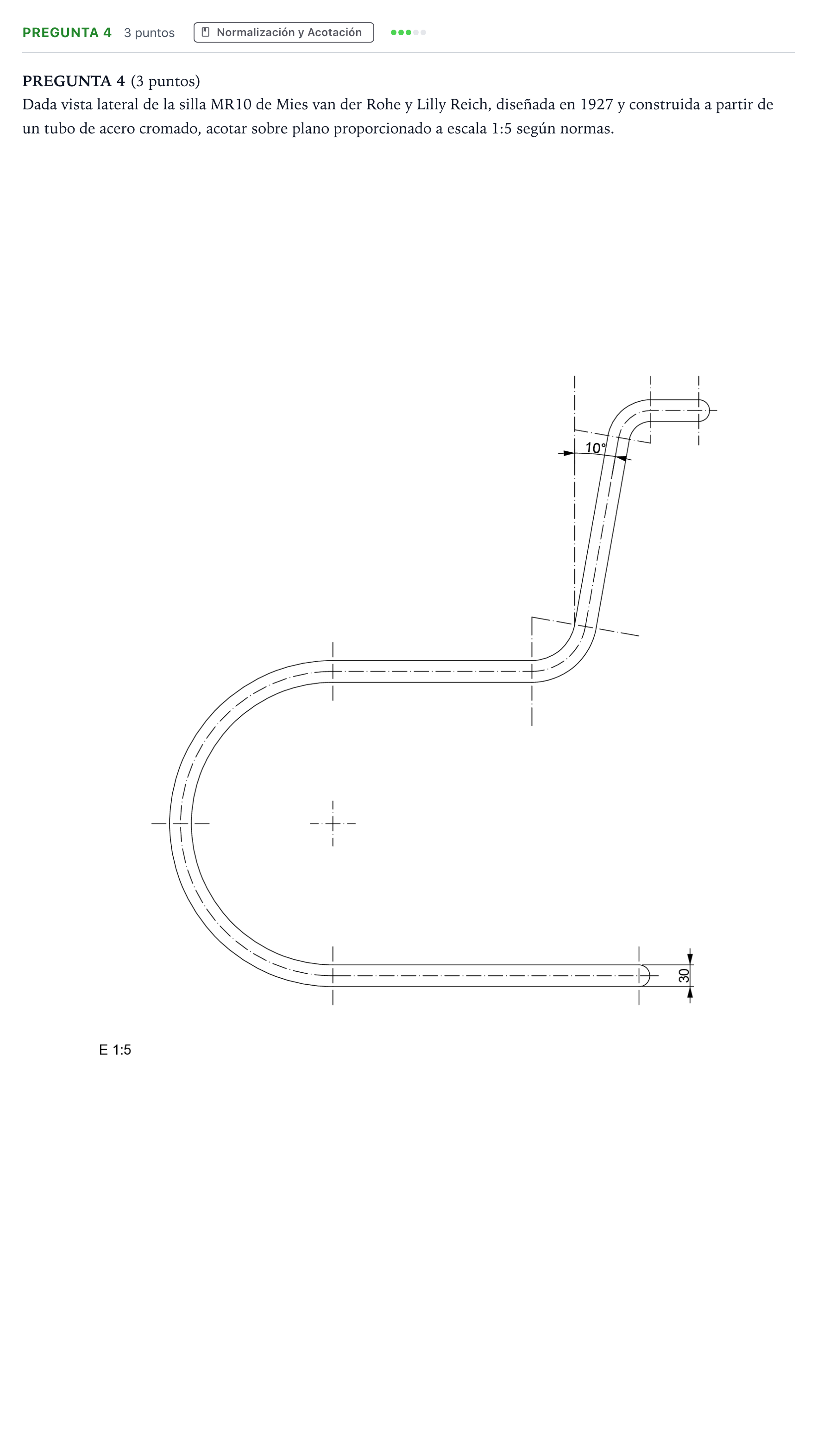

Dada vista lateral de la silla MR10 de Mies van der Rohe y Lilly Reich, diseñada en 1927 y construida a partir de un tubo de acero cromado, acotar sobre plano proporcionado a escala 1:5 según normas.

Solución: Acotación del perfil del tubo cromado: - Radio de la curva frontal inferior: $R210$ - Radio de la curva del respaldo/asiento: $R75$ - Radio de la curva superior del respaldo: $R45$ - Longitud recta inferior: $422$ - Distancia horizontal al centro del respaldo: $275$ - Anchura horizontal del respaldo: $164$ - Anchura del apoyo superior: $66$ - Longitud recta del respaldo: $265$ - Altura del respaldo respecto al asiento: $360$ - Ángulo de inclinación del respaldo: $10^\circ$ - Diámetro/grosor del tubo: $30$
