Enunciado

3. FIGURA A

Un objeto de 50 kg describe una trayectoria rectilínea en el eje X. En la gráfica se representa la velocidad (m/s) en función del tiempo (s). Se identifican cuatro tramos: AB, BC, CD y DE. Cada posición (A, B, C, D y E) se corresponde con el inicio o final de un tramo.

CUESTIONES

a)

Copie la tabla en la hoja de examen y con los datos de la gráfica complétela (1 punto)

Posición · Tiempo (s) · Velocidad (m/s)

A · 0 · 8

B · · 3

C · 6

D · · 7

E · 10

b)

Identifique el tipo de movimiento en cada tramo (AB, BC, CD y DE) (1 punto).

c)

Calcule la aceleración y la distancia recorrida para los tramos BC y CD (1 punto).

d)

Aplicando la segunda ley de Newton, calcule el módulo de la fuerza total ejercida sobre el objeto en el tramo BC y CD. Exprese la fórmula de la ley que ha aplicado para el cálculo (1 punto).

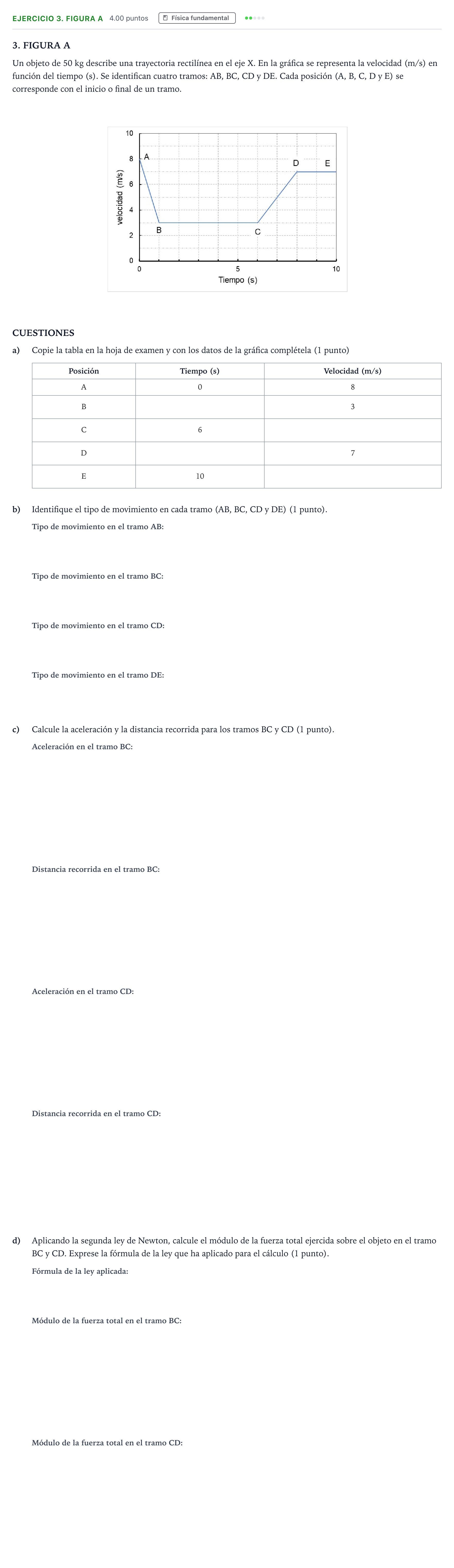

Enunciado: Ejercicio 3. FIGURA A · Ciencias Generales PAU Madrid Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

a) Tiempo (s) en la posición B

Solución: 1

a) Velocidad (m/s) en la posición C

Solución: 3

a) Tiempo (s) en la posición D

Solución: 8

a) Velocidad (m/s) en la posición E

Solución: 7

b) Tipo de movimiento en el tramo AB

Solución: MRUA / Movimiento rectilíneo uniformemente acelerado

b) Tipo de movimiento en el tramo BC

Solución: MRU / Movimiento rectilíneo uniforme

b) Tipo de movimiento en el tramo CD

Solución: MRUA / Movimiento rectilíneo uniformemente acelerado

b) Tipo de movimiento en el tramo DE

Solución: MRU / Movimiento rectilíneo uniforme

c) Aceleración en el tramo BC

Solución: 0 m/s²

c) Distancia recorrida para el tramo BC

Solución: 15 m

c) Aceleración en el tramo CD

Solución: 2 m/s²

c) Distancia recorrida para el tramo CD

Solución: 10 m

d) Fórmula de la ley que ha aplicado para el cálculo

Solución: F = m · a / F = m * a / F = m a

d) Módulo de la fuerza total ejercida sobre el objeto en el tramo BC

Solución: 0 N

d) Módulo de la fuerza total ejercida sobre el objeto en el tramo CD

Solución: 100 N
