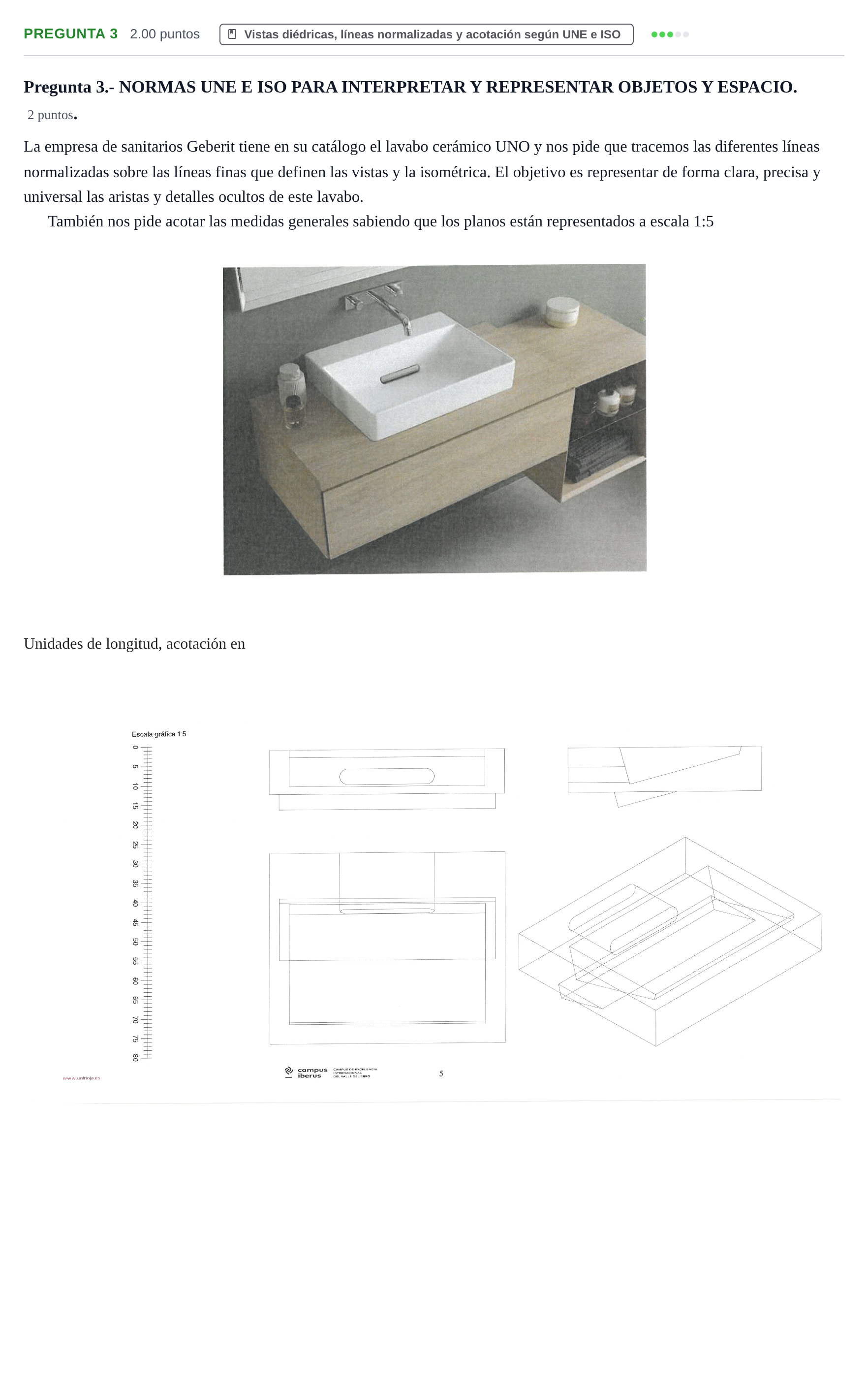

Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2026

Unidades de longitud, acotación en ............

Solución: mm / milímetros / cm / centímetros

Trazado de líneas normalizadas y acotación sobre las vistas y la perspectiva isométrica

Solución: 1. Líneas normalizadas (hasta 1 punto): repasar con línea continua gruesa (tipo A) las aristas y contornos vistos tanto en las vistas diédricas (alzado, planta, perfil) como en la perspectiva isométrica. Emplear línea discontinua de trazo medio/fino (tipo E) para las aristas y contornos ocultos (fondo inclinado del lavabo, detalles interiores del desagüe, etc.). 2. Acotación (hasta 0,75 puntos): - *Acotación de dimensiones generales sin repetición innecesaria* (hasta 0,25 p): anchura total, profundidad total y altura total, además de las dimensiones de la cubeta y desagüe. - *Disposición de cotas* (hasta 0,25 p): líneas auxiliares de cota perpendiculares al elemento, líneas de cota paralelas separadas adecuadamente, flechas normalizadas y cifras situadas encima de la línea de cota o leídas desde abajo/derecha. - *Medición ajustada y valores numéricos* (hasta 0,25 p): emplear la escala gráfica 1:5 proporcionada para obtener las medidas reales del lavabo.
