PREGUNTA C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2024

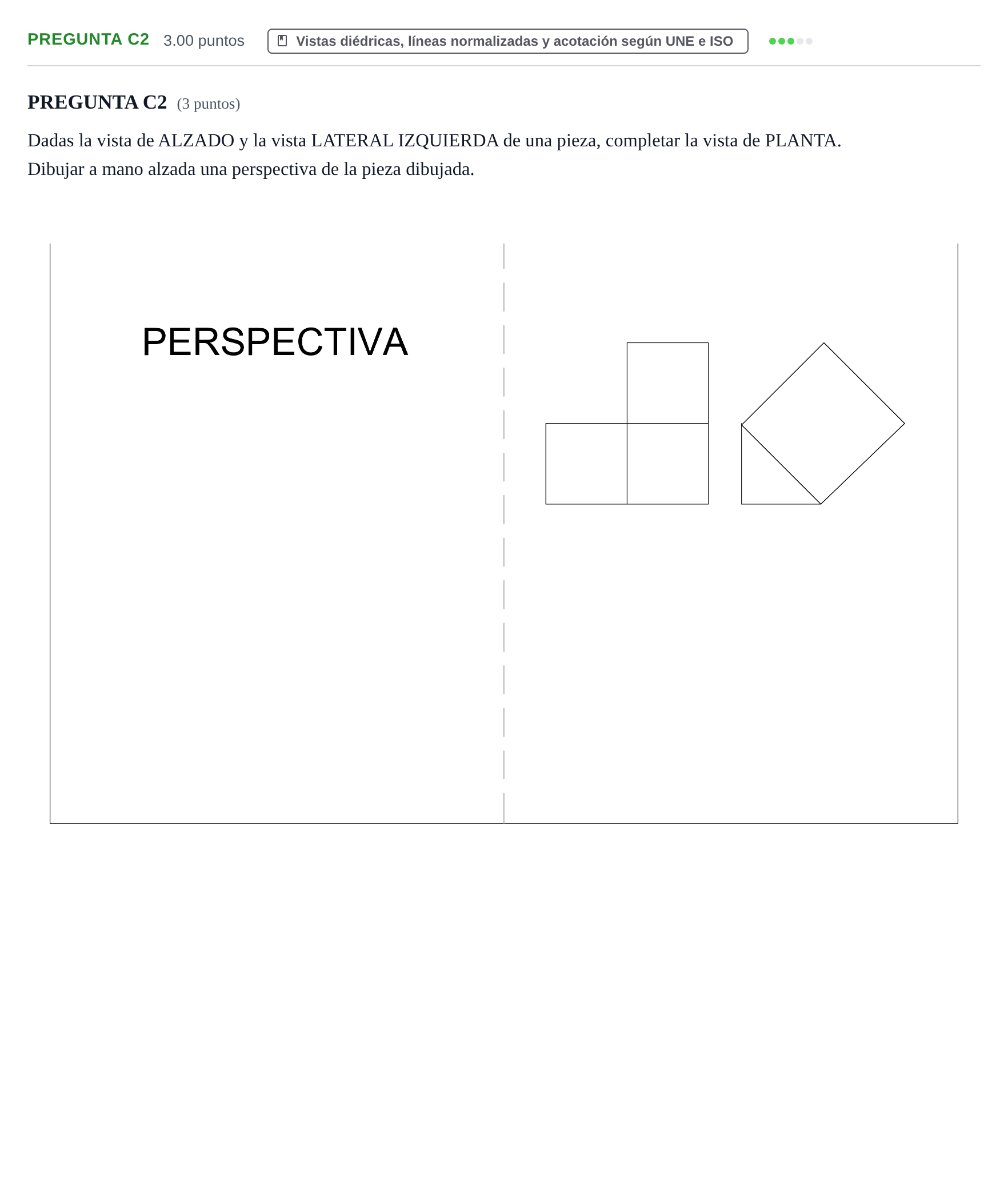

Dadas la vista de ALZADO y la vista LATERAL IZQUIERDA de una pieza, completar la vista de PLANTA. Dibujar a mano alzada una perspectiva de la pieza dibujada.

Solución: 1. Vista de Planta: - La planta se sitúa directamente debajo del alzado, manteniendo la correspondencia de anchuras (2 módulos). - La profundidad total de la pieza coincide con la anchura del perfil izquierdo (2 módulos). - Se dibujan las aristas vistas correspondientes al plano inclinado y a las caras superiores e intermedias de los volúmenes, delimitando las superficies horizontales e inclinadas proyectadas sobre el plano horizontal. 2. Perspectiva a mano alzada: - Representación axonométrica (isométrica o caballera) proporcionada y clara de la pieza, mostrando el volumen escalonado con la cara inclinada a 45° y el cuerpo oblicuo tal como se deduce de las vistas diédricas dadas.
