Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2025
Tema: Vistas diédricas, líneas normalizadas y acotación según UNE e ISO · Del examen Ordinaria (2025)

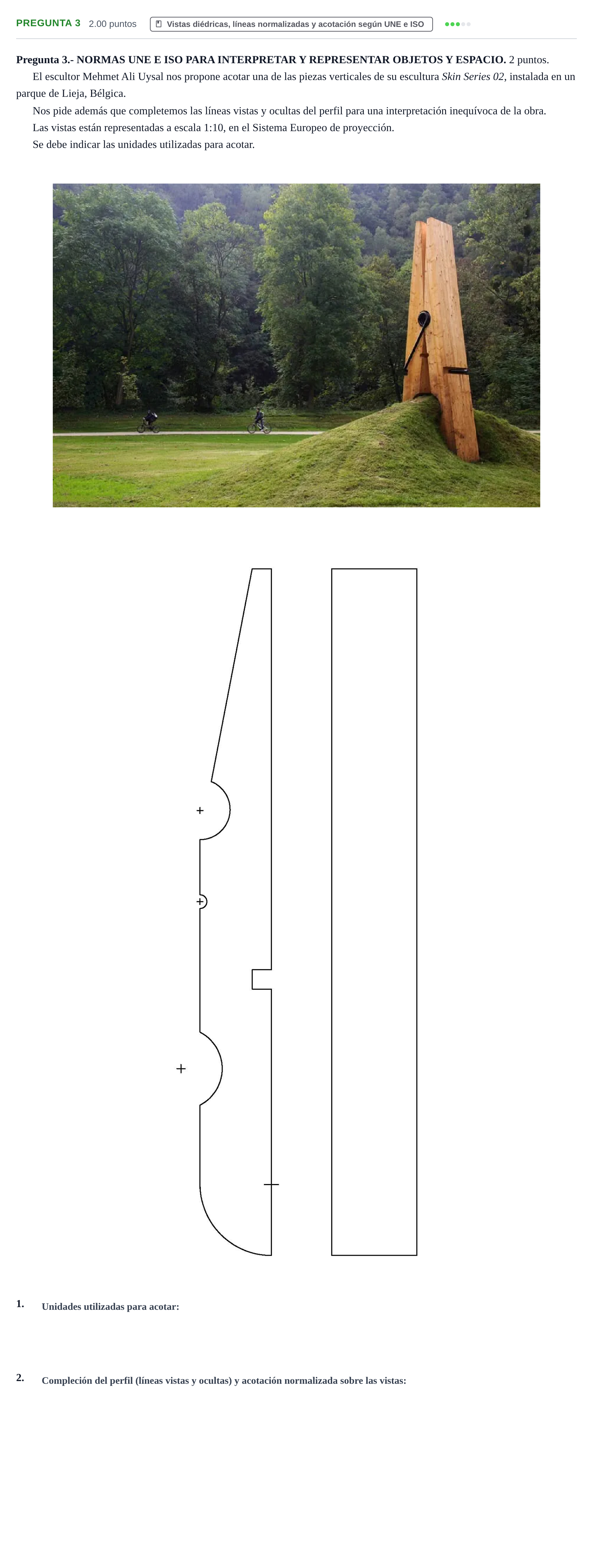

Enunciado
Pregunta 3.- NORMAS UNE E ISO PARA INTERPRETAR Y REPRESENTAR OBJETOS Y ESPACIO. 2 puntos.
El escultor Mehmet Ali Uysal nos propone acotar una de las piezas verticales de su escultura Skin Series 02, instalada en un parque de Lieja, Bélgica.
Nos pide además que completemos las líneas vistas y ocultas del perfil para una interpretación inequívoca de la obra.
Las vistas están representadas a escala 1:10, en el Sistema Europeo de proyección.
Se debe indicar las unidades utilizadas para acotar.
1.
2.
Solución
Según los criterios oficiales de corrección
Se debe indicar las unidades utilizadas para acotar.
Solución: mm / milímetros / cm / centímetros / m / metros
Completar las líneas vistas y ocultas del perfil y realizar la acotación normalizada (UNE/ISO).
Solución: 1. Acotación completa y sin repetición innecesaria: cotas de dimensión de las formas (semicírculos, ranura cuadrada, anchura y altura total) y cotas de situación de los centros y ranuras respecto a las bases de referencia. 2. Disposición de cotas: líneas de cota paralelas a los elementos medidos, flechas normalizadas, cifras de cota legibles desde la base o la derecha, y símbolos de radio () o diámetro () donde corresponda. 3. Perfil: correspondencia exacta con el alzado, completando las aristas visibles con línea continua gruesa y las interiores/posteriores (fondos de rebaje, taladros y ranuras) con línea discontinua de trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
