Pregunta C2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2024

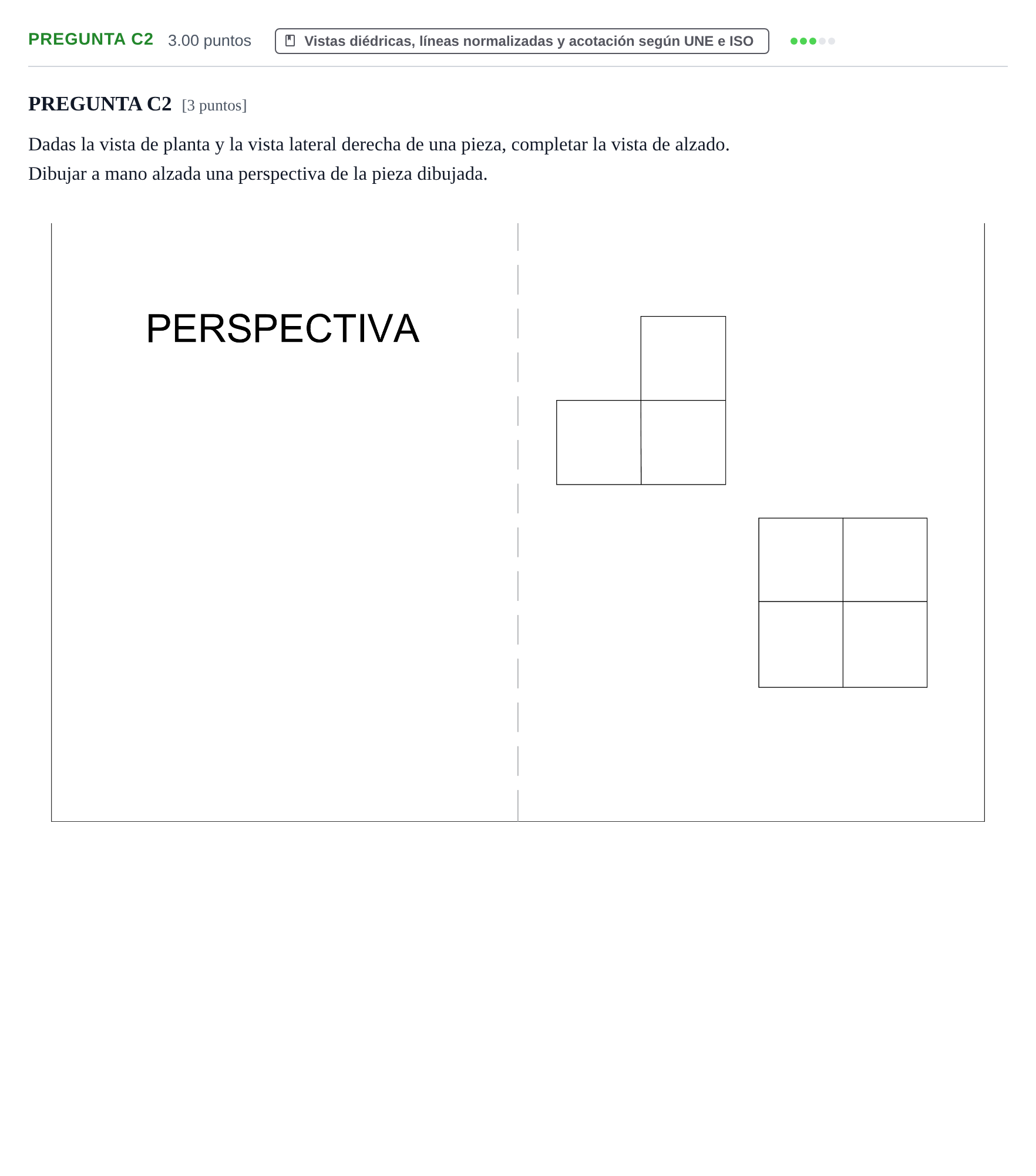

Dadas la vista de planta y la vista lateral derecha de una pieza, completar la vista de alzado. Dibujar a mano alzada una perspectiva de la pieza dibujada.

Solución: 1. Vista de alzado: Debe dibujarse en el cuadrante superior derecho, alineada verticalmente con la planta y horizontalmente con la vista lateral derecha. - El contorno exterior ocupa un ancho de 2 módulos y una altura de 2 módulos. - De acuerdo con la correspondencia de volúmenes deducida de la planta (cuadrada de 2×2) y el perfil derecho (con altura 2 en la columna posterior/derecha y altura 1 en el resto), el alzado muestra dos columnas de módulos con las aristas vistas correspondientes a los cambios de nivel a cota 1 y cota 2. 2. Perspectiva a mano alzada: En el área izquierda rotulada «PERSPECTIVA», representación axonométrica (isométrica o caballera) de la pieza formada por la adición/sustracción de cubos unitarios sobre una retícula de 2×2×2, con adecuada proporción y trazado de aristas vistas.
