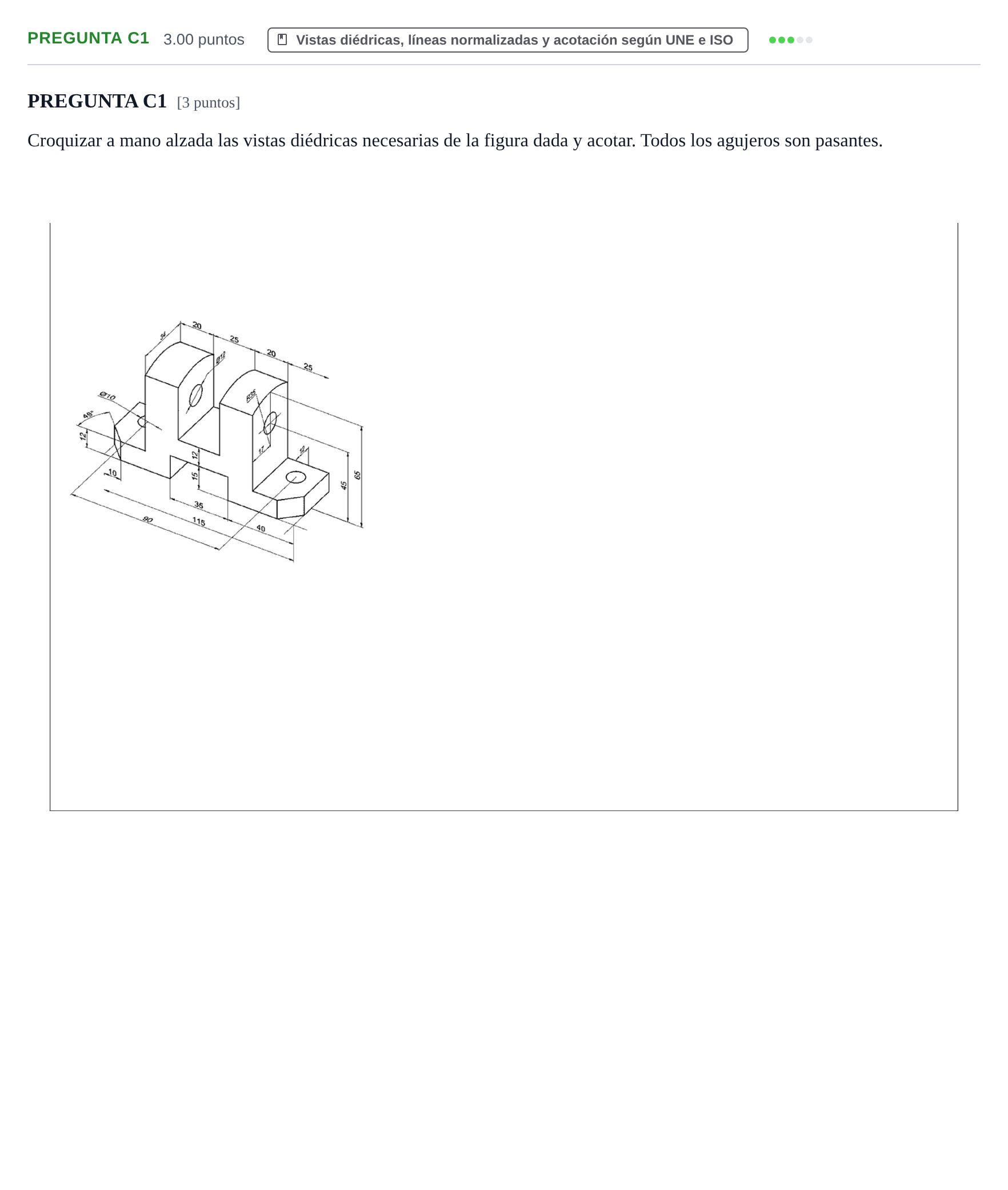

Pregunta C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2024

Croquizar a mano alzada las vistas diédricas necesarias de la figura dada y acotar. Todos los agujeros son pasantes.

Solución: Representación a mano alzada y proporcionada de tres vistas. - Alzado (mirando la cara larga): longitud total 115 mm, repartida en 25 (ala izquierda) + 20 (torreta) + 25 (hueco entre torretas) + 20 (torreta) + 25 (ala derecha). Muestra la ranura inferior central de 35 mm de ancho y 15 mm de alto, las alas extremas de 12 mm de espesor con sus chaflanes a 45° y la altura total de 65 mm. Los agujeros pasantes se dibujan con línea oculta y sus ejes. - Perfil izquierdo: profundidad total de 34 mm y coronación curva de las torretas (R35). El agujero pasante Ø12 de las torretas se ve como circunferencia, con su cota de posición (45 / 17 según la figura). También muestra el escalón de 12 mm. - Planta: las alas extremas con sus agujeros pasantes verticales Ø10 (circunferencias con ejes) y los chaflanes de los extremos. Las torretas, de 20 mm de espesor, aparecen separadas 25 mm. - Acotación normalizada (UNE/ISO): - Cotas totales: 115, 34 y 65. - Cotas parciales: 25, 20, 25, 20 y 90 (o 25). - Ranura: 35 × 15. - Espesores: 12. - Taladros: Ø12 y Ø10, con sus cotas de posición. - Radio: R35. - Chaflanes: 45°. - Sin repetir cotas.
