PREGUNTA C1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Ordinaria 2024

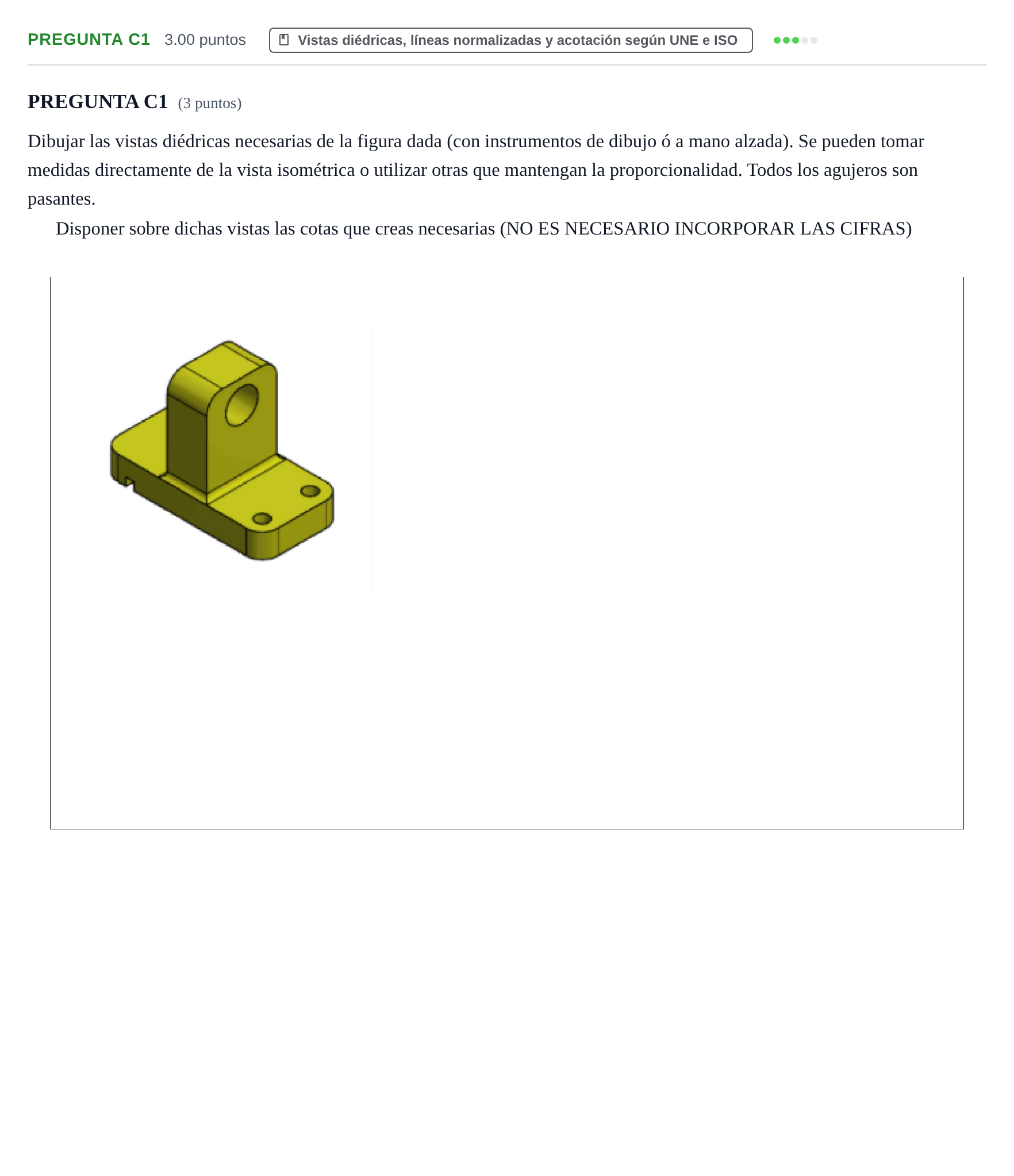

Dibujar las vistas diédricas necesarias de la figura dada y disponer sobre dichas vistas las cotas que creas necesarias (NO ES NECESARIO INCORPORAR LAS CIFRAS).

Solución: Representación diédrica normalizada (Alzado, Planta superior y Perfil izquierdo o derecho según la elección del alzado): 1. Vistas diédricas: - Alzado: Muestra la base rectangular plana con la ranura inferior pasante (arista oculta o vista según orientación) y la torre/orejeta vertical con terminación semicilíndrica superior y el taladro circular pasante central. - Planta: Muestra la base rectangular con sus dos esquinas redondeadas en el extremo anterior, los dos taladros pasantes verticales en dicha zona anterior, y la sección rectangular del soporte vertical. - Perfil (o vista lateral correspondiente): Muestra el grosor constante de la base, la posición centrada o retrasada del soporte vertical respecto a la base, la ranura rectangular inferior y las líneas de trazo discontinuo de los agujeros pasantes junto con sus ejes de simetría (línea fina de trazo y punto). 2. Ejes de revolución y simetría: - Indicación de ejes de trazo y punto fino en todos los taladros circulares (los dos verticales de la base y el horizontal de la orejeta) y en los redondeos exteriores. 3. Líneas ocultas: - Representación en línea discontinua de las generatrices límite de los agujeros pasantes en las vistas donde no son circulares, así como de la ranura inferior si queda oculta. 4. Acotación (sin cifras de cota): - Líneas de cota completas con flechas y líneas auxiliares de cota: - Cotas de dimensión de la base: longitud total, anchura total y espesor de la base. - Cotas de la ranura inferior: anchura, profundidad y posición relativa. - Cotas de los dos taladros de la base: diámetro (símbolo $\varnothing$), distancia entre centros y distancias a los bordes de referencia. - Radio de los dos redondeos de las esquinas de la base. - Cotas de la torre vertical: anchura, grosor y altura total hasta el centro del semicilindro superior. - Radio exterior de la cabeza redondeada de la torre. - Diámetro del taladro horizontal pasante (símbolo $\varnothing$).
