Pregunta 2.1 · Dibujo técnico II PAU Galicia Ordinaria 2026

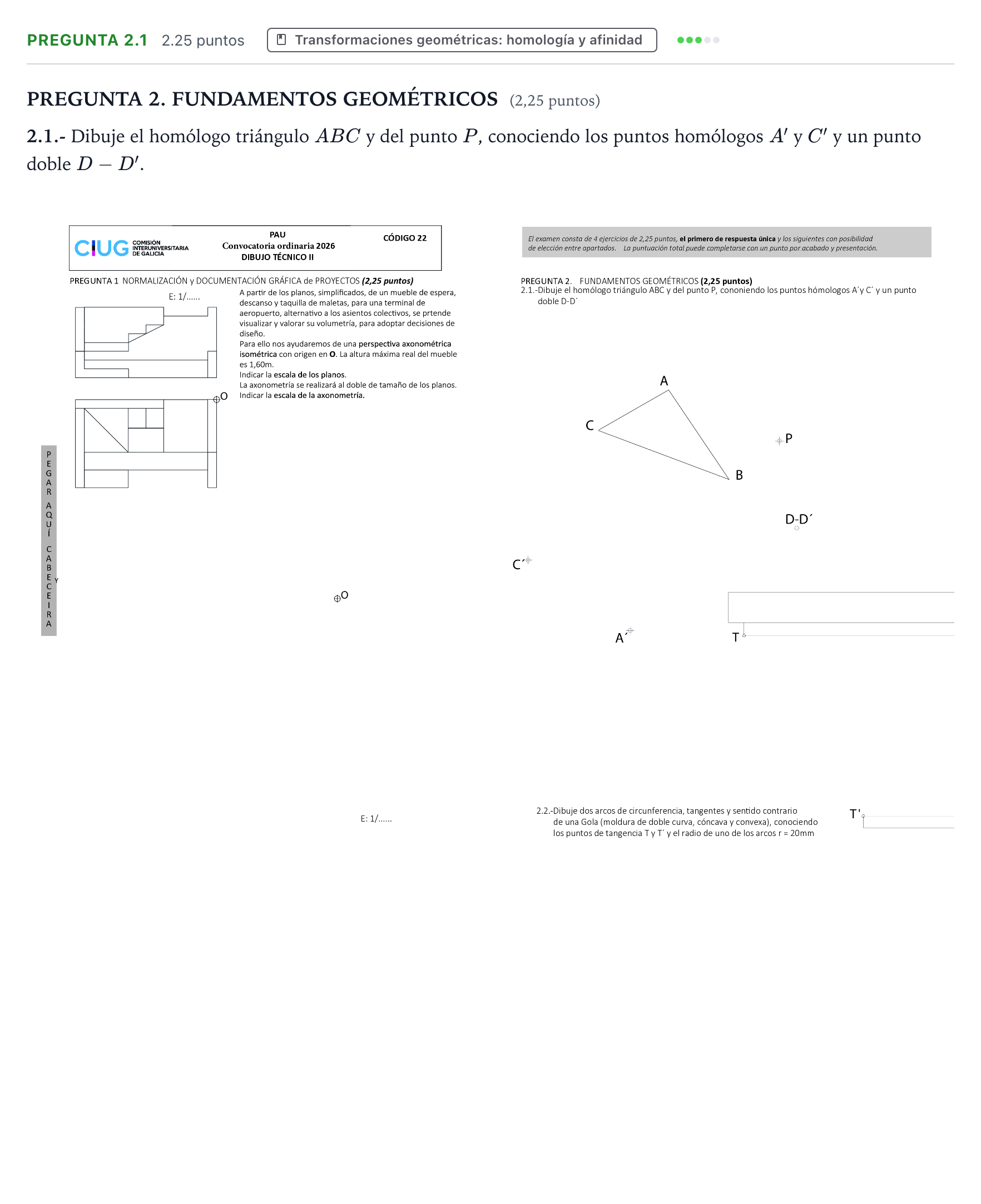

2.1.- Dibuje el homólogo triángulo ABC y del punto P, conociendo los puntos homólogos A' y C' y un punto doble D-D'

Solución: Determinación del centro de homología $O$ en la intersección de $AA'$ con $CC'$. Obtención del eje de homología como la recta que pasa por $D$ y por el punto de corte de la recta $AC$ con $A'C'$. Determinación de $B'$ mediante el rayo proyectivo $OB$ y la conservación de puntos dobles en el eje para las rectas concurrentes en $B$. Determinación de $P'$ mediante el rayo proyectivo $OP$ y una recta auxiliar que contenga a $P$ y se corte en el eje con su homóloga.
