Pregunta 1 · Dibujo técnico II PAU Galicia Extraordinaria 2022

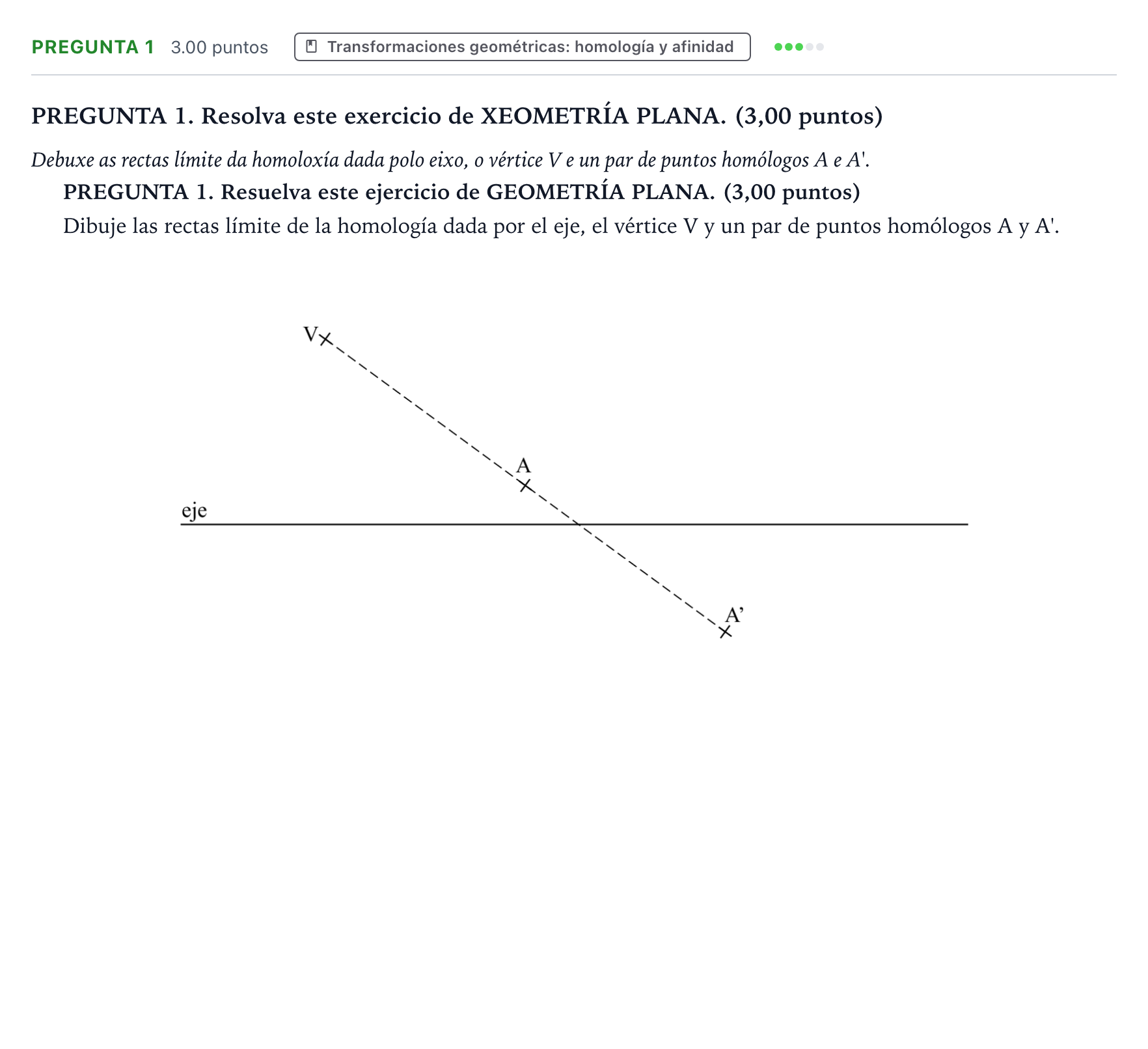

Dibuje las rectas límite de la homología dada por el eje, el vértice V y un par de puntos homólogos A y A'.

Solución: Construcción resuelta: 1. Trazar una recta auxiliar que pase por $A$ y corte al eje en un punto doble. 2. Unir ese punto doble con $A'$ para obtener la recta homóloga. 3. La paralela por $V$ a la recta que pasa por $A'$ corta a la recta de partida en el punto por el que pasa la recta límite $rl$, que es paralela al eje. 4. De forma análoga, la paralela por $V$ a la recta por $A$ define la otra recta límite $rl'$, también paralela al eje de homología.
