Ejercicio 2.2 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2026

Enunciado

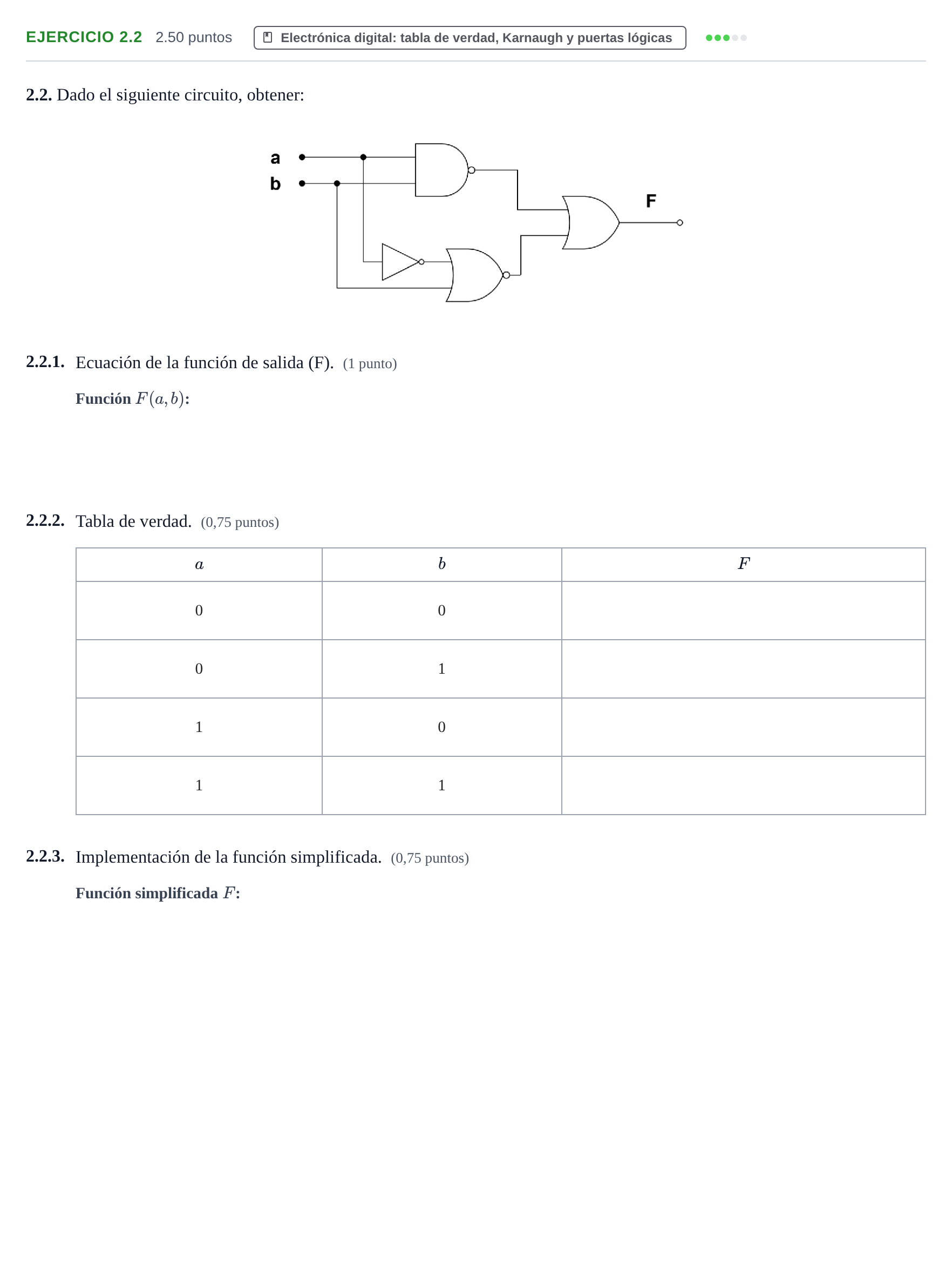

2.2. Dado el siguiente circuito, obtener:

2.2.1.

Ecuación de la función de salida (F). (1 punto)

2.2.2.

Tabla de verdad. (0,75 puntos)

$a$ · $b$ · $F$

0 · 0

0 · 1

1 · 0

1 · 1

2.2.3.

Implementación de la función simplificada. (0,75 puntos)

Enunciado: Ejercicio 2.2 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2026

Solución de AprenAI (no es la oficial)

2.2.1. Ecuación de la función de salida (F).

Solución: $F = \overline{a \cdot b} + \overline{\bar{a} + b}$

2.2.2. Salida F para a=0, b=0

Solución: 1

2.2.2. Salida F para a=0, b=1

Solución: 1

2.2.2. Salida F para a=1, b=0

Solución: 1
