Problema 5 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

Enunciado

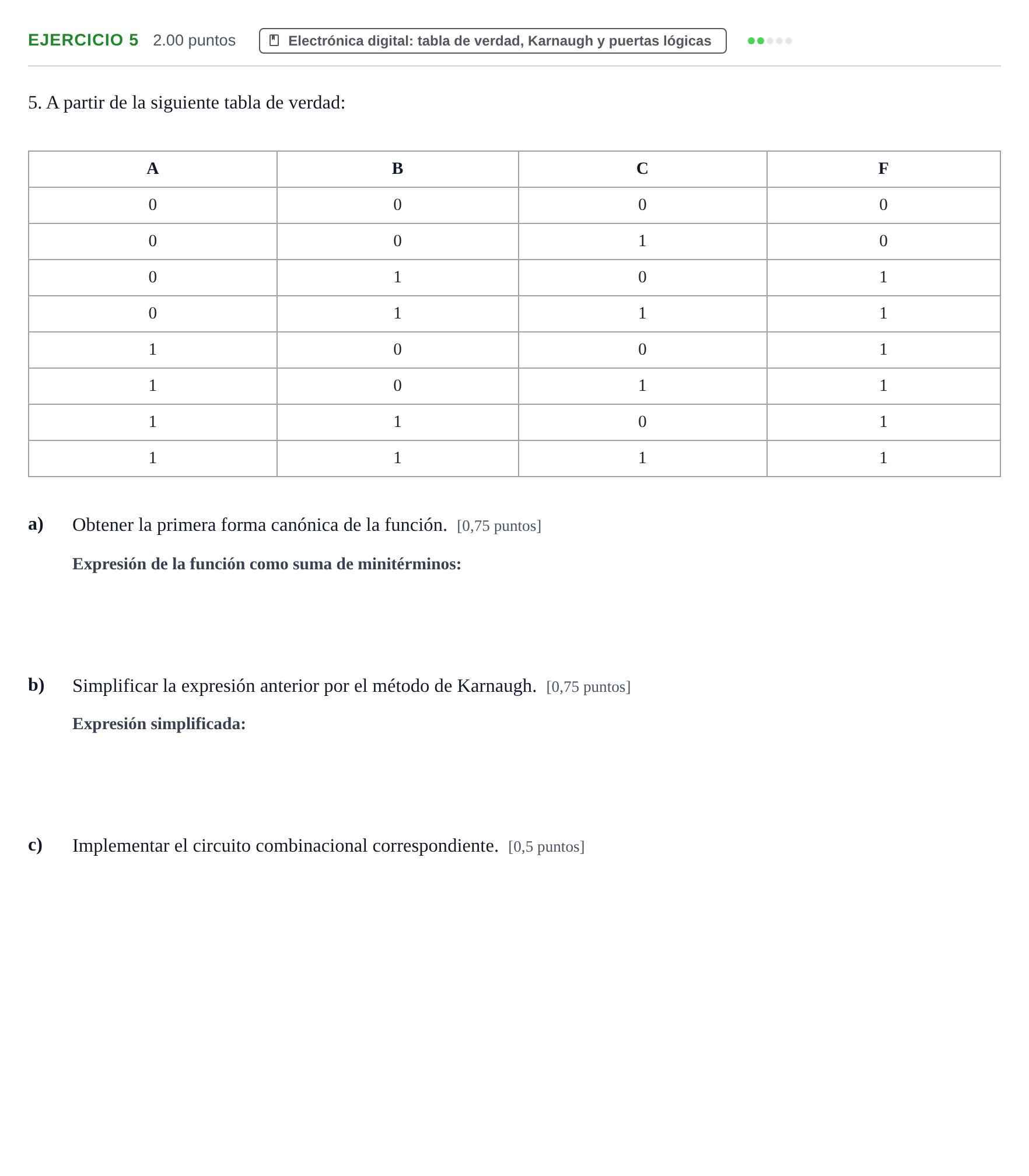

5. A partir de la siguiente tabla de verdad:

0 · 0 · 0 · 0

0 · 0 · 1 · 0

0 · 1 · 0 · 1

0 · 1 · 1 · 1

1 · 0 · 0 · 1

1 · 0 · 1 · 1

1 · 1 · 0 · 1

1 · 1 · 1 · 1

Obtener la primera forma canónica de la función. [0,75 puntos]

Simplificar la expresión anterior por el método de Karnaugh. [0,75 puntos]

Implementar el circuito combinacional correspondiente. [0,5 puntos]

Enunciado: Problema 5 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

Según los criterios oficiales de corrección

a) Obtener la primera forma canónica de la función.

Solución: $F = \bar{A}B\bar{C} + \bar{A}BC + A\bar{B}\bar{C} + A\bar{B}C + AB\bar{C} + ABC$

b) Simplificar la expresión anterior por el método de Karnaugh.

Solución: $F = A + B$

c) Implementar el circuito combinacional correspondiente.

Solución: Una puerta OR de dos entradas, donde las entradas son $A$ y $B$ , y la salida es $F$ .
