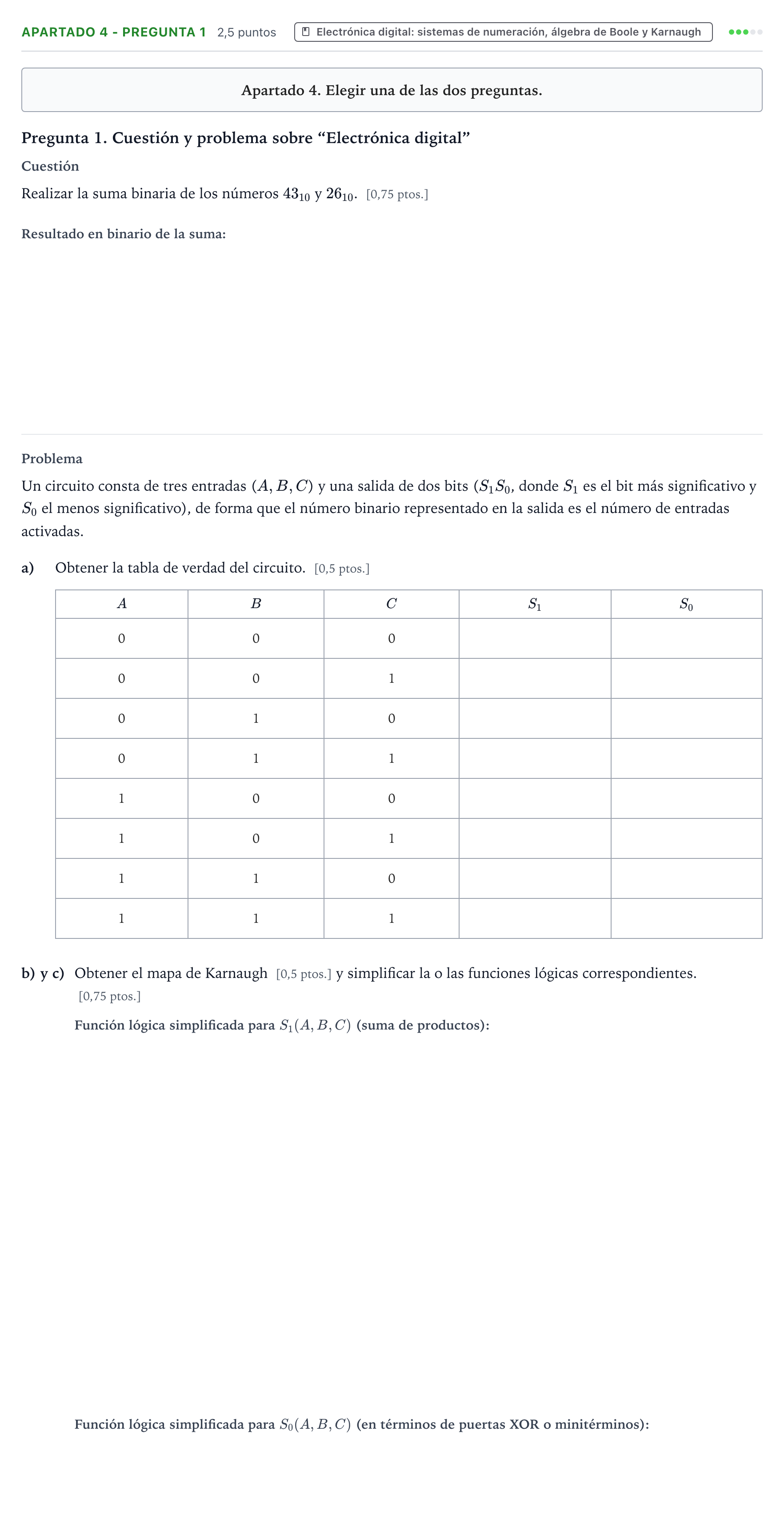

Apartado 4 - Pregunta 1 · Tecnología e Ingeniería II PAU Castilla y León Ordinaria 2026

Apartado 4. Elegir una de las dos preguntas.

Pregunta 1. Cuestión y problema sobre “Electrónica digital”

Cuestión

Realizar la suma binaria de los números $43_{10}$ y $26_{10}$. [0,75 ptos.]

Problema

Un circuito consta de tres entradas ($A, B, C$) y una salida de dos bits ($S_1 S_0$, donde $S_1$ es el bit más significativo y $S_0$ el menos significativo), de forma que el número binario representado en la salida es el número de entradas activadas.

a)

Obtener la tabla de verdad del circuito. [0,5 ptos.]

$A$

$B$

$C$

$S_1$

$S_0$

b) y c)

Obtener el mapa de Karnaugh [0,5 ptos.] y simplificar la o las funciones lógicas correspondientes. [0,75 ptos.]
