Pregunta 7 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2024
Tema: Electrónica digital: sistemas de numeración, álgebra de Boole y Karnaugh · Del examen Extraordinaria (2024)

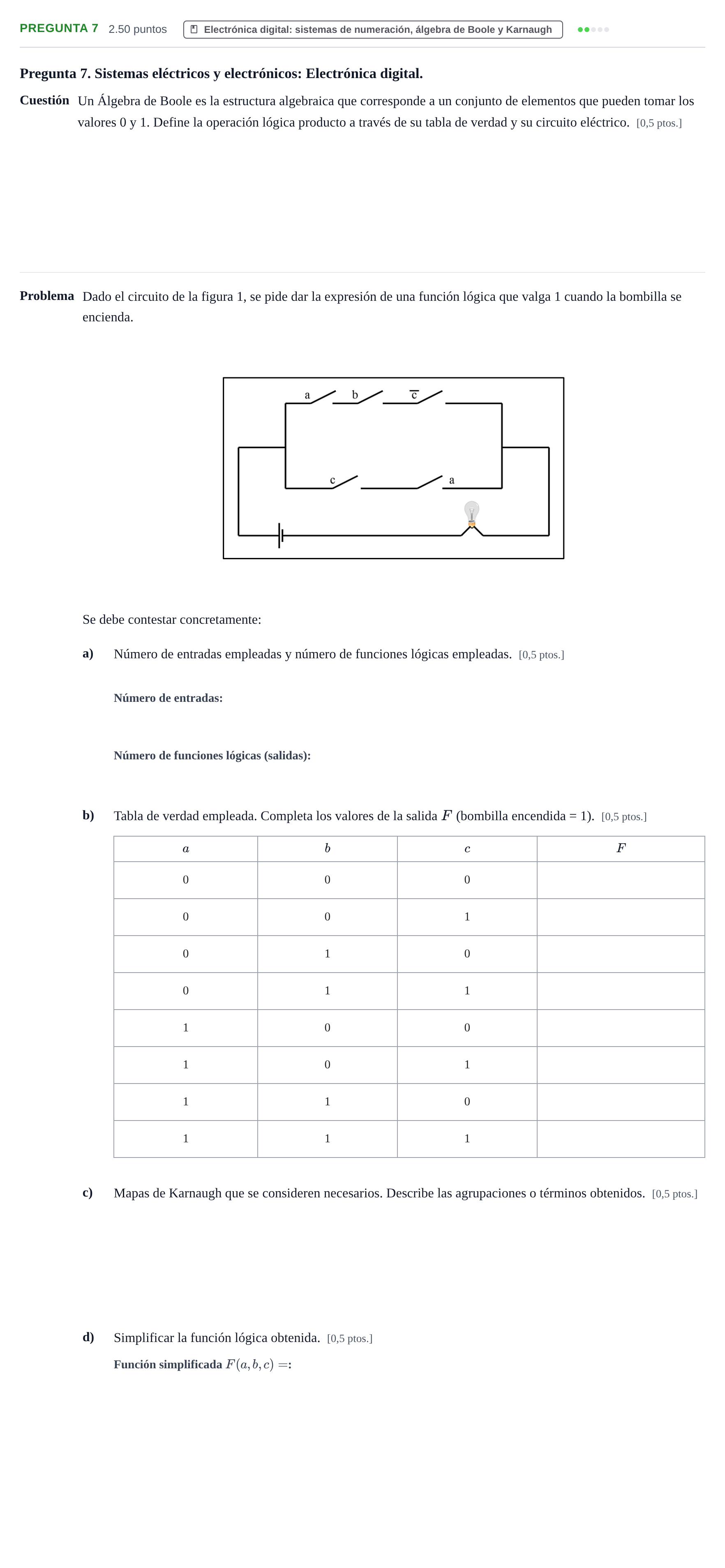

Enunciado
Pregunta 7. Sistemas eléctricos y electrónicos: Electrónica digital.
Cuestión
Un Álgebra de Boole es la estructura algebraica que corresponde a un conjunto de elementos que pueden tomar los valores 0 y 1. Define la operación lógica producto a través de su tabla de verdad y su circuito eléctrico. [0,5 ptos.]
Problema
Dado el circuito de la figura 1, se pide dar la expresión de una función lógica que valga 1 cuando la bombilla se encienda.
Se debe contestar concretamente:
a)
Número de entradas empleadas y número de funciones lógicas empleadas. [0,5 ptos.]
b)
Tabla de verdad empleada. Completa los valores de la salida (bombilla encendida = 1). [0,5 ptos.]
c)
Mapas de Karnaugh que se consideren necesarios. Describe las agrupaciones o términos obtenidos. [0,5 ptos.]
d)
Simplificar la función lógica obtenida. [0,5 ptos.]
Solución
Solución de AprenAI (no es la oficial)
Cuestión: Define la operación lógica producto a través de su tabla de verdad y su circuito eléctrico.
Solución: La operación lógica producto (AND / Y) toma valor 1 si y solo si todas sus entradas valen 1. En un circuito eléctrico corresponde a interruptores conectados en serie.
a) Número de entradas empleadas.
Solución: 3
a) Número de funciones lógicas empleadas.
Solución: 1
b) Tabla de verdad: F para a=0, b=0, c=0
Solución: 0
b) Tabla de verdad: F para a=0, b=0, c=1
Solución: 0
b) Tabla de verdad: F para a=0, b=1, c=0
Solución: 0
b) Tabla de verdad: F para a=0, b=1, c=1
Solución: 0
Las soluciones de los 6 apartados que faltan y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
