Ejercicio 2 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2025

Enunciado

Ejercicio 2

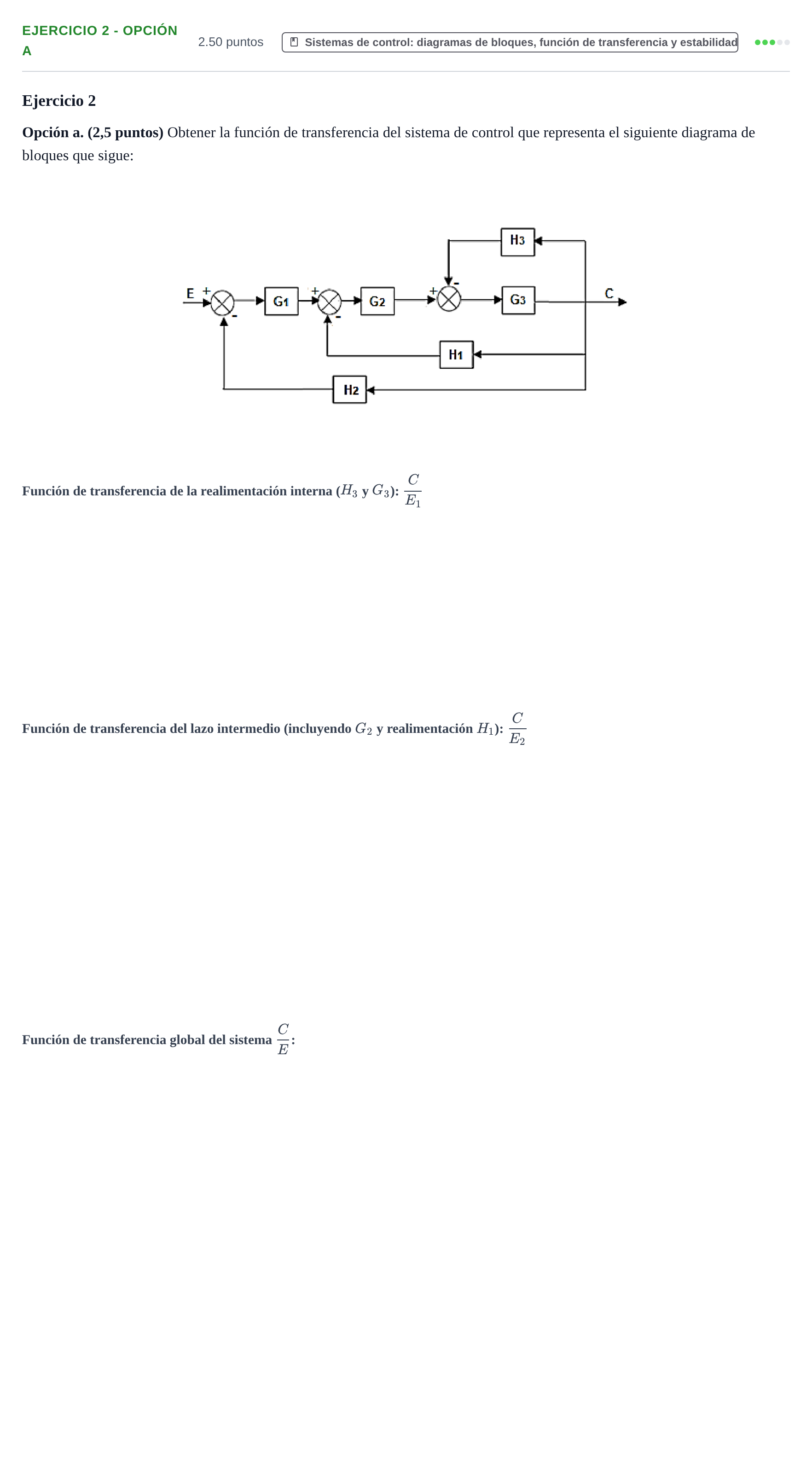

Opción a. (2,5 puntos) Obtener la función de transferencia del sistema de control que representa el siguiente diagrama de bloques que sigue:

Enunciado: Ejercicio 2 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2025

Según los criterios oficiales de corrección

Función de transferencia de la realimentación interna formada por H3 y G3

Solución: $\frac{G_3}{1 + G_3\cdot H_3}$

Función de transferencia desde el segundo comparador

Solución: $\frac{G_2\cdot G_3}{1 + G_3\cdot H_3 + G_2\cdot G_3\cdot H_1}$

Función de transferencia global del sistema C/E

Solución: $\frac{G_1\cdot G_2\cdot G_3}{1 + G_3\cdot H_3 + G_2\cdot G_3\cdot H_1 + G_1\cdot G_2\cdot G_3\cdot H_2}$
