Enunciado

Ejercicio 3

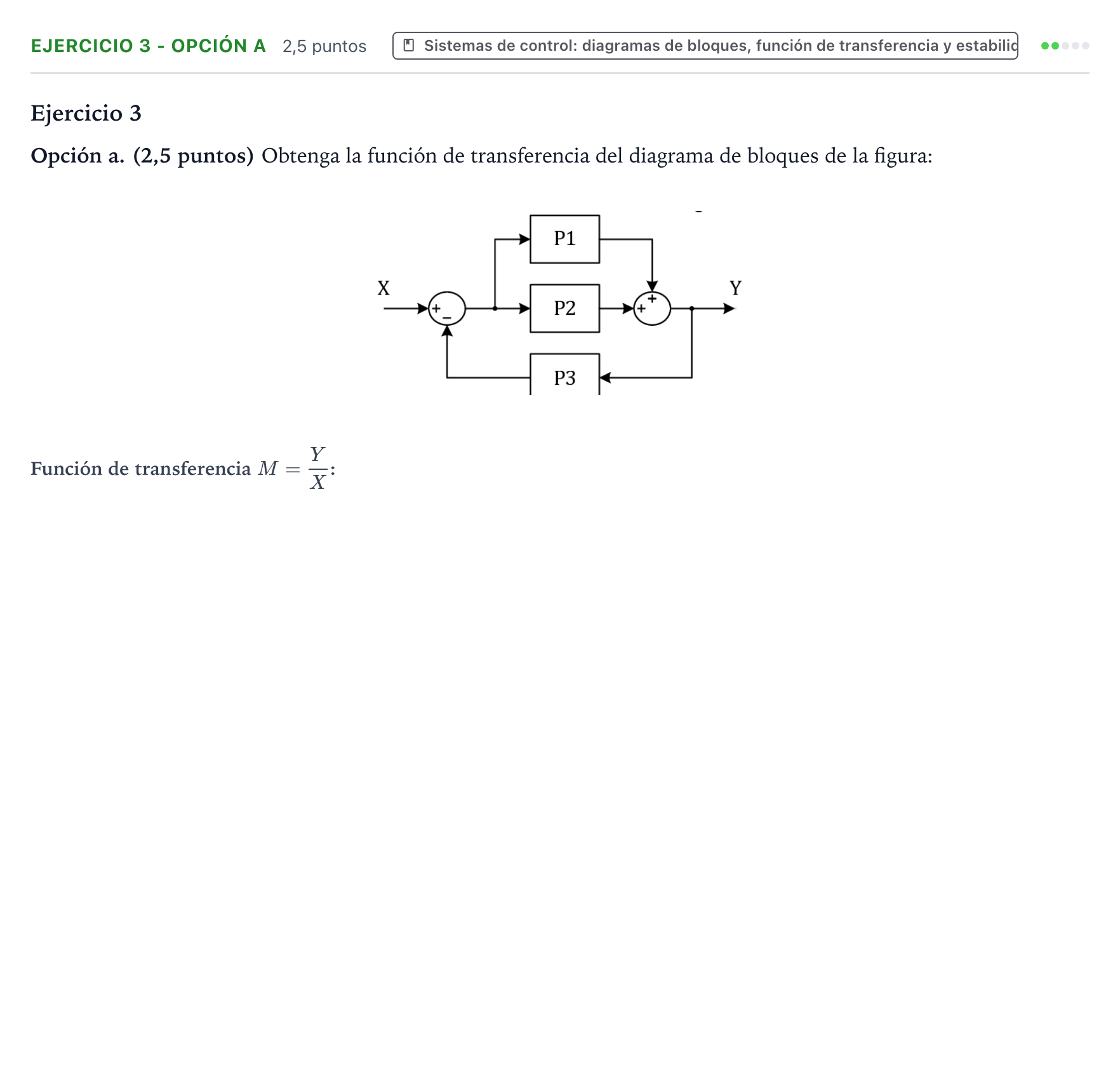

Opción a. (2,5 puntos) Obtenga la función de transferencia del diagrama de bloques de la figura:

Enunciado: Ejercicio 3 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Obtenga la función de transferencia del diagrama de bloques de la figura:

Solución: P1+P21+(P1+P2)P3\frac{P_1 + P_2}{1 + (P_1 + P_2)P_3} / P1+P21+P1P3+P2P3\frac{P_1 + P_2}{1 + P_1 P_3 + P_2 P_3}

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
