Ejercicio 4 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2024
Tema: Electrónica digital combinacional · Del examen Extraordinaria (2024)

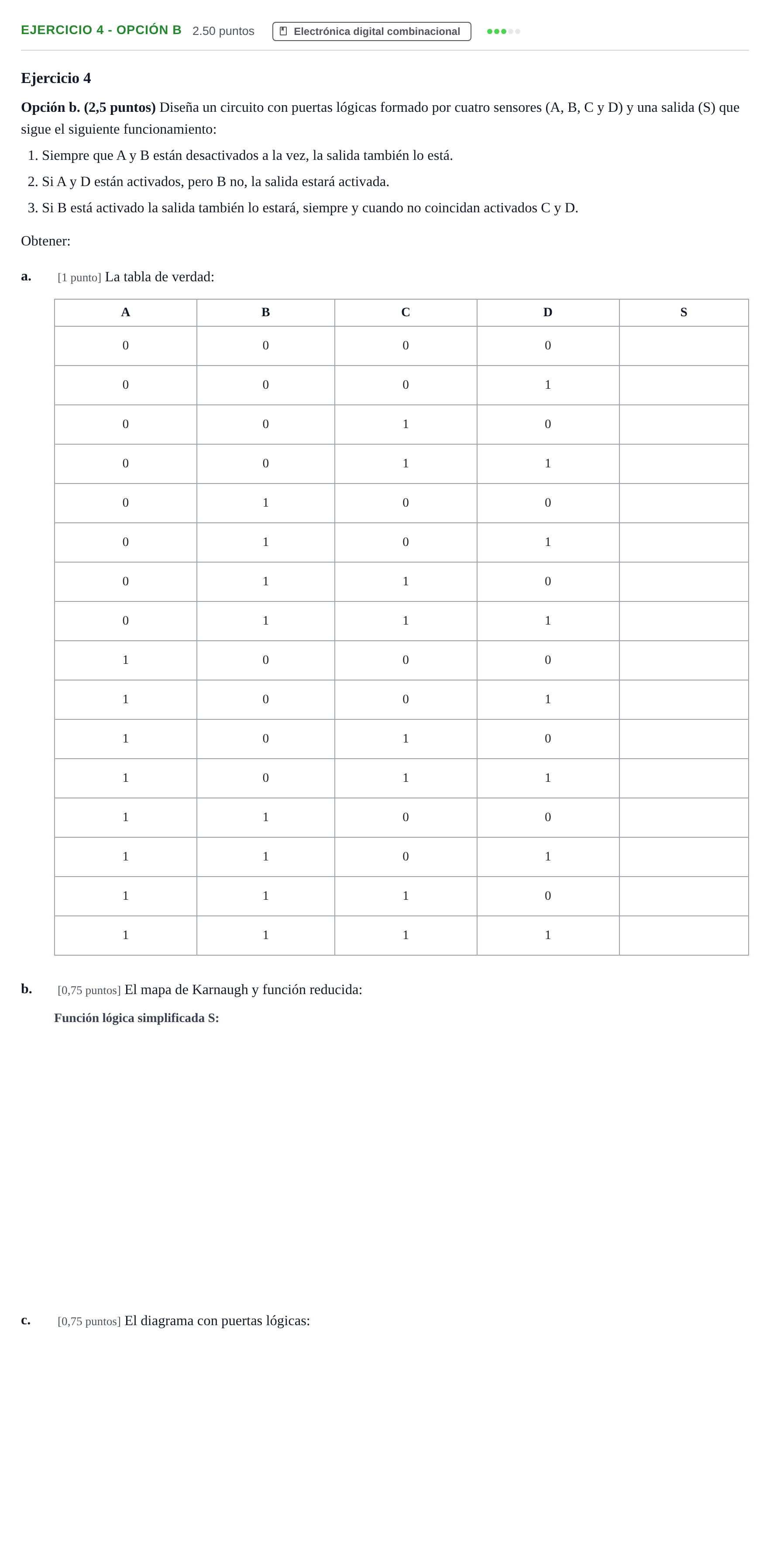

Enunciado
Ejercicio 4
Opción b. (2,5 puntos) Diseña un circuito con puertas lógicas formado por cuatro sensores (A, B, C y D) y una salida (S) que sigue el siguiente funcionamiento: Siempre que A y B están desactivados a la vez, la salida también lo está.
Si A y D están activados, pero B no, la salida estará activada.
Si B está activado la salida también lo estará, siempre y cuando no coincidan activados C y D.
Obtener:
a.
[1 punto] La tabla de verdad:
A · B · C · D · S
b.
[0,75 puntos] El mapa de Karnaugh y función reducida:
c.
[0,75 puntos] El diagrama con puertas lógicas:
Solución
Según los criterios oficiales de corrección
a. Salida S de la tabla de verdad para todas las combinaciones ABCD
Solución: 0, 0, 0, 0, 1, 1, 1, 0, 0, 1, 0, 1, 1, 1, 1, 0
b. Función lógica reducida
Solución:
b. Mapa de Karnaugh y c. Diagrama con puertas lógicas
Solución: Mapa de Karnaugh: Diagrama con puertas lógicas:
