Ejercicio 3 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2024
Tema: Electrónica digital combinacional · Del examen Ordinaria (2024)

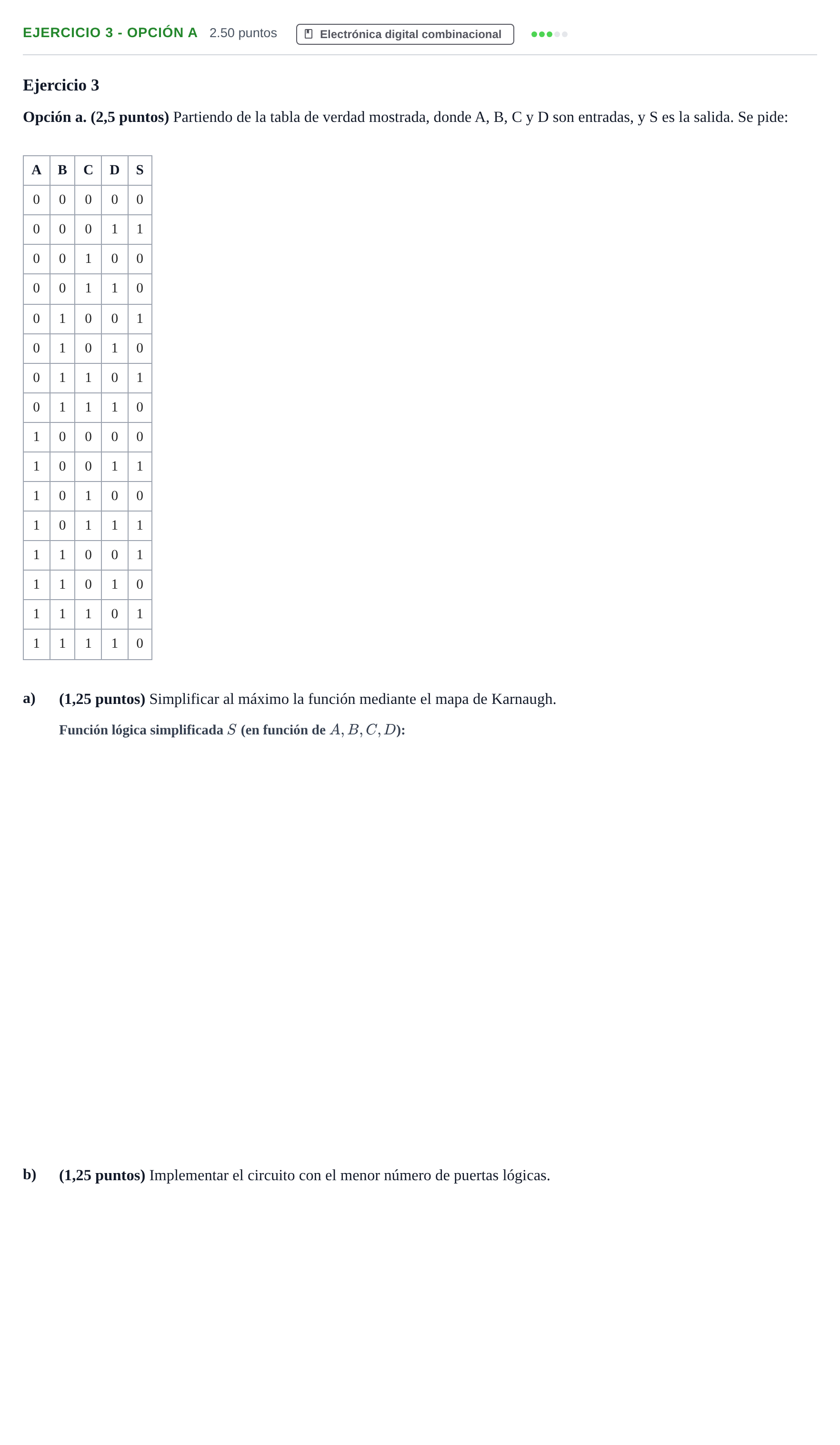

Enunciado
Ejercicio 3
Opción a. (2,5 puntos) Partiendo de la tabla de verdad mostrada, donde A, B, C y D son entradas, y S es la salida. Se pide:
A
B
C
D
S
0 · 0 · 0 · 0 · 0
0 · 0 · 0 · 1 · 1
0 · 0 · 1 · 0 · 0
0 · 0 · 1 · 1 · 0
0 · 1 · 0 · 0 · 1
0 · 1 · 0 · 1 · 0
0 · 1 · 1 · 0 · 1
0 · 1 · 1 · 1 · 0
1 · 0 · 0 · 0 · 0
1 · 0 · 0 · 1 · 1
1 · 0 · 1 · 0 · 0
1 · 0 · 1 · 1 · 1
1 · 1 · 0 · 0 · 1
1 · 1 · 0 · 1 · 0
1 · 1 · 1 · 0 · 1
1 · 1 · 1 · 1 · 0
a)
(1,25 puntos) Simplificar al máximo la función mediante el mapa de Karnaugh.
b)
(1,25 puntos) Implementar el circuito con el menor número de puertas lógicas.
Solución
Según los criterios oficiales de corrección
a) Simplificar al máximo la función mediante el mapa de Karnaugh.
Solución:
b) Implementar el circuito con el menor número de puertas lógicas.
Solución: Implementación del circuito combinacional a partir de la función simplificada mediante 3 inversores (NOT), dos puertas AND de 3 entradas, una puerta AND de 2 entradas y una puerta OR de 3 entradas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
