Ejercicio 3 - Opción b · Tecnología e Ingeniería II PAU Castilla-La Mancha Ordinaria 2024
Tema: Electrónica digital combinacional · Del examen Ordinaria (2024)
Enunciado

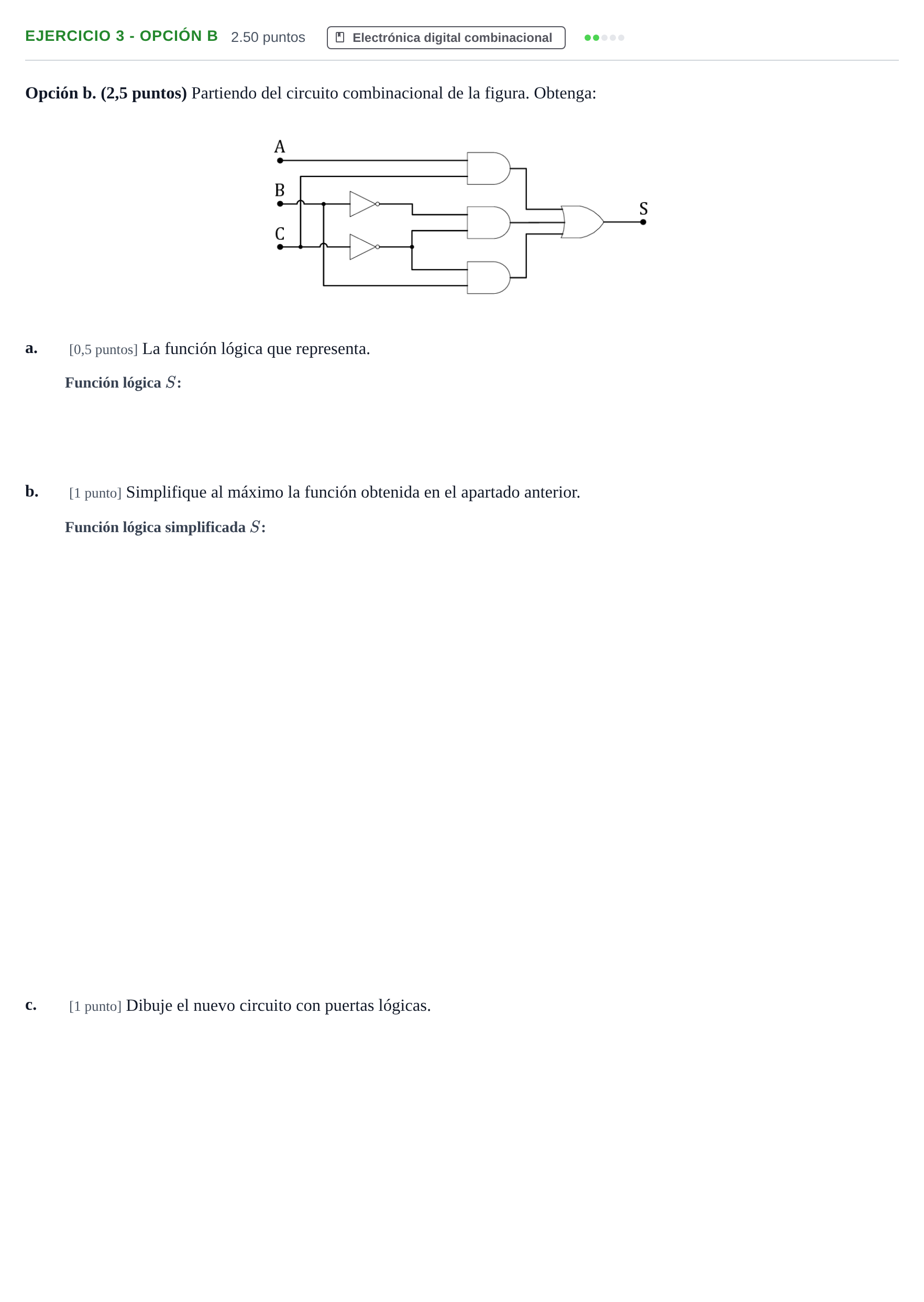

Opción b. (2,5 puntos) Partiendo del circuito combinacional de la figura. Obtenga:
a.
[0,5 puntos] La función lógica que representa.
b.
[1 punto] Simplifique al máximo la función obtenida en el apartado anterior.
c.
[1 punto] Dibuje el nuevo circuito con puertas lógicas.
Solución
Según los criterios oficiales de corrección
a. (0,5 puntos) La función lógica que representa.
Solución: S = A·C + B·C̄ + B̄·C̄
b. (1 punto) Simplifique al máximo la función obtenida en el apartado anterior.
Solución: S = C̄ + A / S = A + C̄
c. (1 punto) Dibuje el nuevo circuito con puertas lógicas.
Solución: El nuevo circuito consta de un inversor (NOT) para la entrada cuya salida se conecta, junto con la entrada , a una puerta OR de dos entradas que produce la salida .
