Enunciado

Ejercicio 4

Opción a. (2,5 puntos) Partiendo de la expresión lógica:

S=(A+B)⋅(Aˉ+C)S = (A + B) \cdot (\bar{A} + C)

Obtener:

a)

(1 punto) La tabla de verdad que representa la función lógica.

A

B

C

S

b)

(1,5 puntos) El circuito implementado únicamente con puertas NOR.

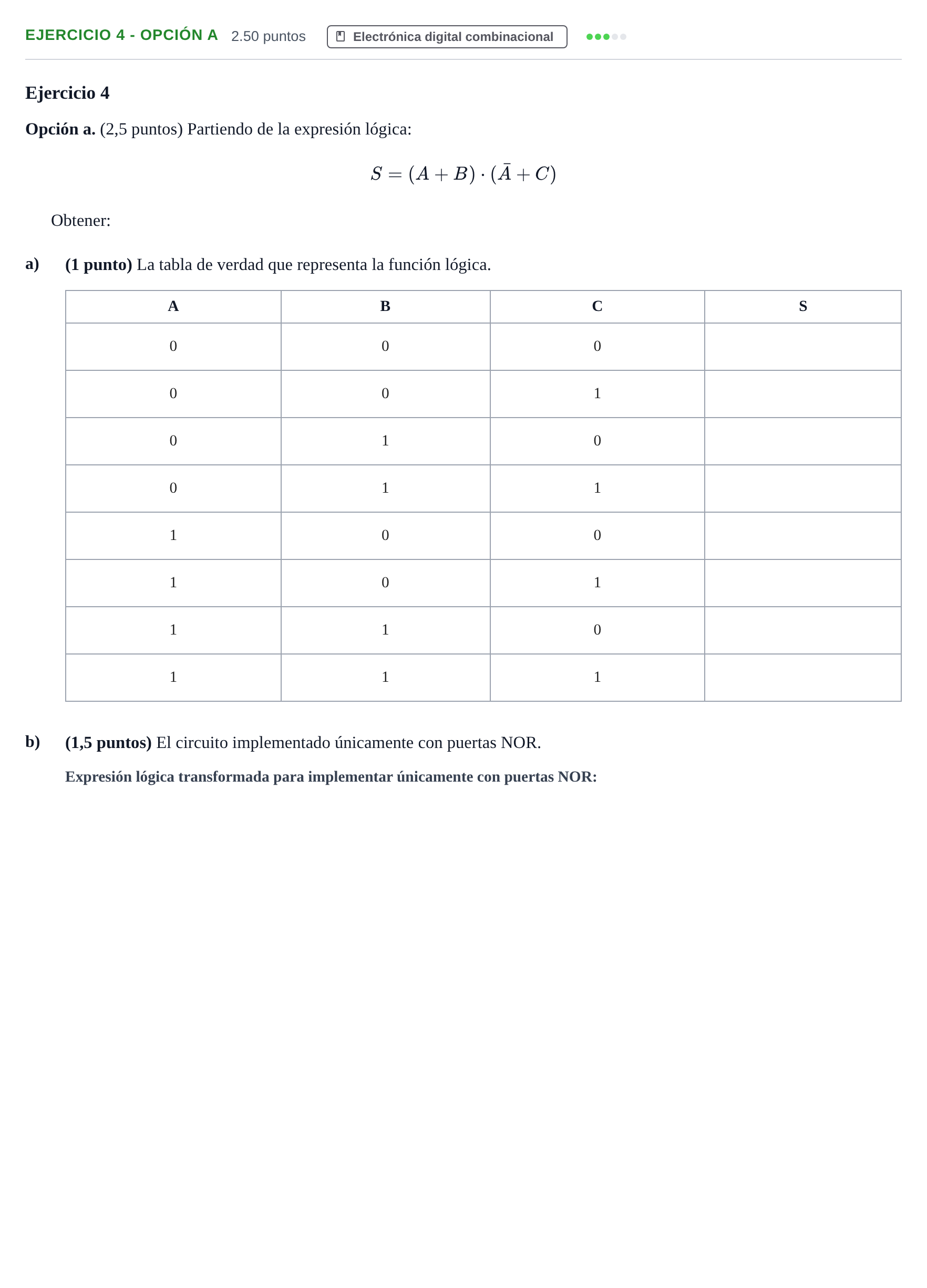

Enunciado: Ejercicio 4 - Opción a · Tecnología e Ingeniería II PAU Castilla-La Mancha Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

a) Salida S para A=0, B=0, C=0

Solución: 0

a) Salida S para A=0, B=0, C=1

Solución: 0

a) Salida S para A=0, B=1, C=0

Solución: 1

a) Salida S para A=0, B=1, C=1

Solución: 1

a) Salida S para A=1, B=0, C=0

Solución: 0

a) Salida S para A=1, B=0, C=1

Solución: 1

a) Salida S para A=1, B=1, C=0

Solución: 0

a) Salida S para A=1, B=1, C=1

Solución: 1

b) Expresión lógica implementada únicamente con puertas NOR

Solución: ((A+B)̄ + (Ā+C)̄)̄ / ((A+B)' + (A'+C)')'

b) El circuito implementado únicamente con puertas NOR

Solución: Circuito implementado únicamente con puertas NOR: - Una puerta NOR con las entradas unidas como inversor para generar Aˉ\bar{A} a partir de AA. - Una puerta NOR para obtener A+B‾\overline{A + B}. - Una puerta NOR con entradas Aˉ\bar{A} y CC para obtener Aˉ+C‾\overline{\bar{A} + C}. - Una puerta NOR final que combina ambas señales para producir la salida SS.
