Enunciado

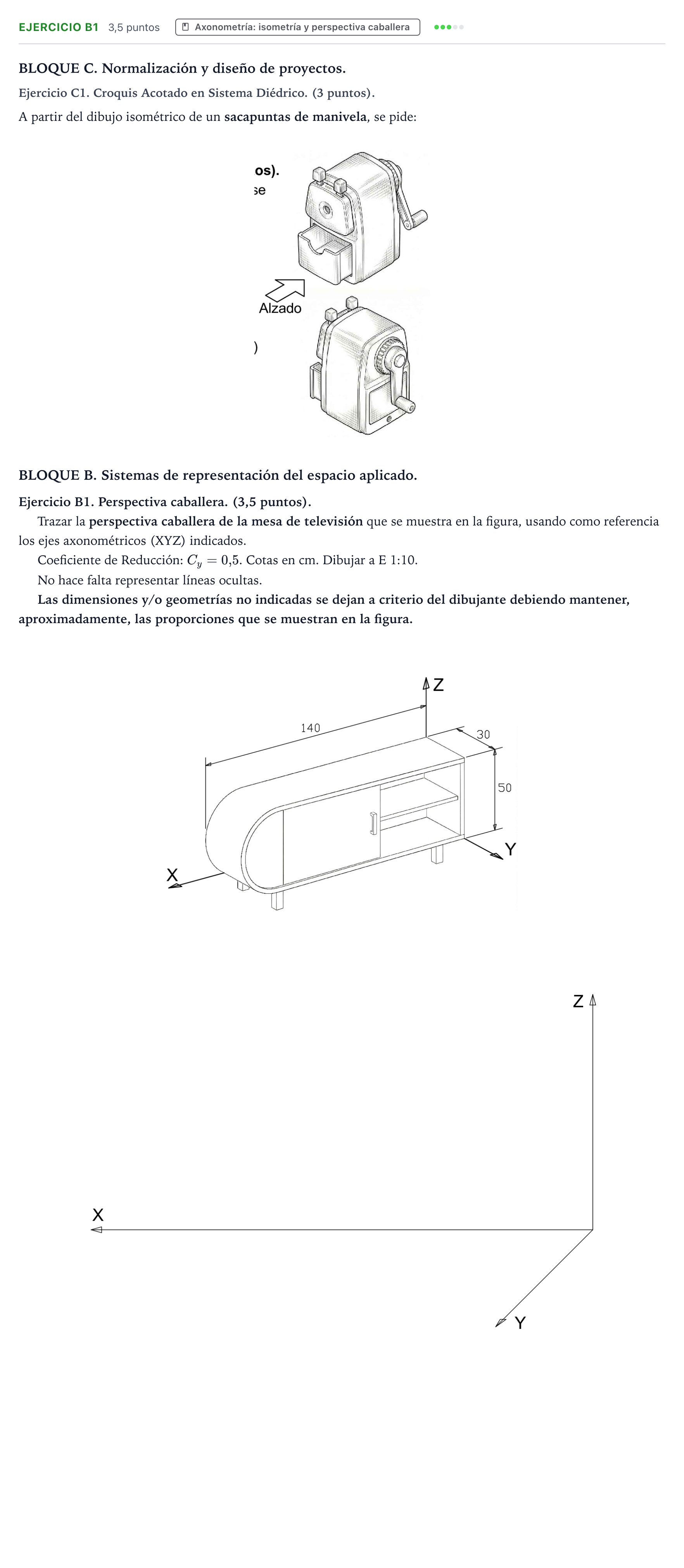

BLOQUE C. Normalización y diseño de proyectos.
Ejercicio C1. Croquis Acotado en Sistema Diédrico. (3 puntos).
A partir del dibujo isométrico de un sacapuntas de manivela, se pide:
BLOQUE B. Sistemas de representación del espacio aplicado.
Ejercicio B1. Perspectiva caballera. (3,5 puntos).
Trazar la perspectiva caballera de la mesa de televisión que se muestra en la figura, usando como referencia los ejes axonométricos (XYZ) indicados.
Coeficiente de Reducción: . Cotas en cm. Dibujar a E 1:10.
No hace falta representar líneas ocultas.
Las dimensiones y/o geometrías no indicadas se dejan a criterio del dibujante debiendo mantener, aproximadamente, las proporciones que se muestran en la figura.
Solución
Según los criterios oficiales de corrección
Trazar la perspectiva caballera de la mesa de televisión que se muestra en la figura, usando como referencia los ejes axonométricos (XYZ) indicados.
Solución: Solución gráfica: Perspectiva caballera trazada a escala 1:10 con coeficiente de reducción . Se representa la caja envolvente ( que a escala y con reducción pasan a en X, en Y, y en Z), las líneas principales del mueble (arco frontal semicircular en verdadera forma en el plano XZ, balda interior, puerta corredera con tirador) y las cuatro patas inferiores cilíndricas/prismáticas.
