Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2025
Tema: Axonometría: isometría y perspectiva caballera · Del examen Ordinaria (2025)

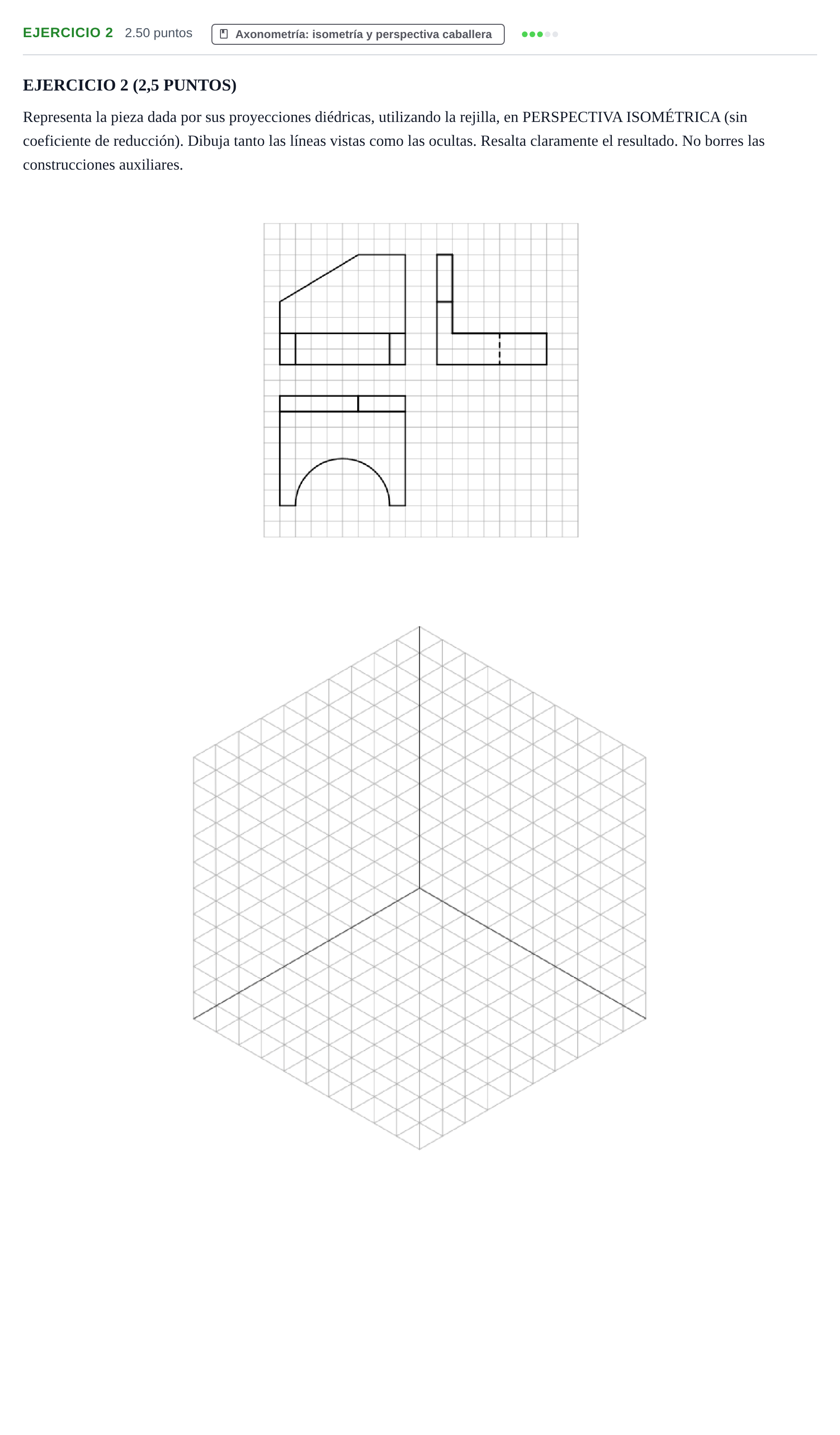

Enunciado
EJERCICIO 2 (2,5 PUNTOS)
Representa la pieza dada por sus proyecciones diédricas, utilizando la rejilla, en PERSPECTIVA ISOMÉTRICA (sin coeficiente de reducción). Dibuja tanto las líneas vistas como las ocultas. Resalta claramente el resultado. No borres las construcciones auxiliares.
Solución
Según los criterios oficiales de corrección
Representa la pieza dada por sus proyecciones diédricas, utilizando la rejilla, en PERSPECTIVA ISOMÉTRICA (sin coeficiente de reducción). Dibuja tanto las líneas vistas como las ocultas.
Solución: Representación en perspectiva isométrica normalizada sobre la rejilla isométrica: - Situación correcta de la orientación según alzado, planta y perfil izquierdo. - Plano inclinado o rampa en el cuerpo vertical. - Trazado geométrico del arco cilíndrico inferior de la base mediante proyección elíptica u óvalo isométrico, tanto en la cara superior como inferior. - Representación rigurosa de todas las aristas vistas (línea continua gruesa) y aristas ocultas (línea discontinua).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
