Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2025
Tema: Axonometría: isometría y perspectiva caballera · Del examen Extraordinaria (2025)
Enunciado

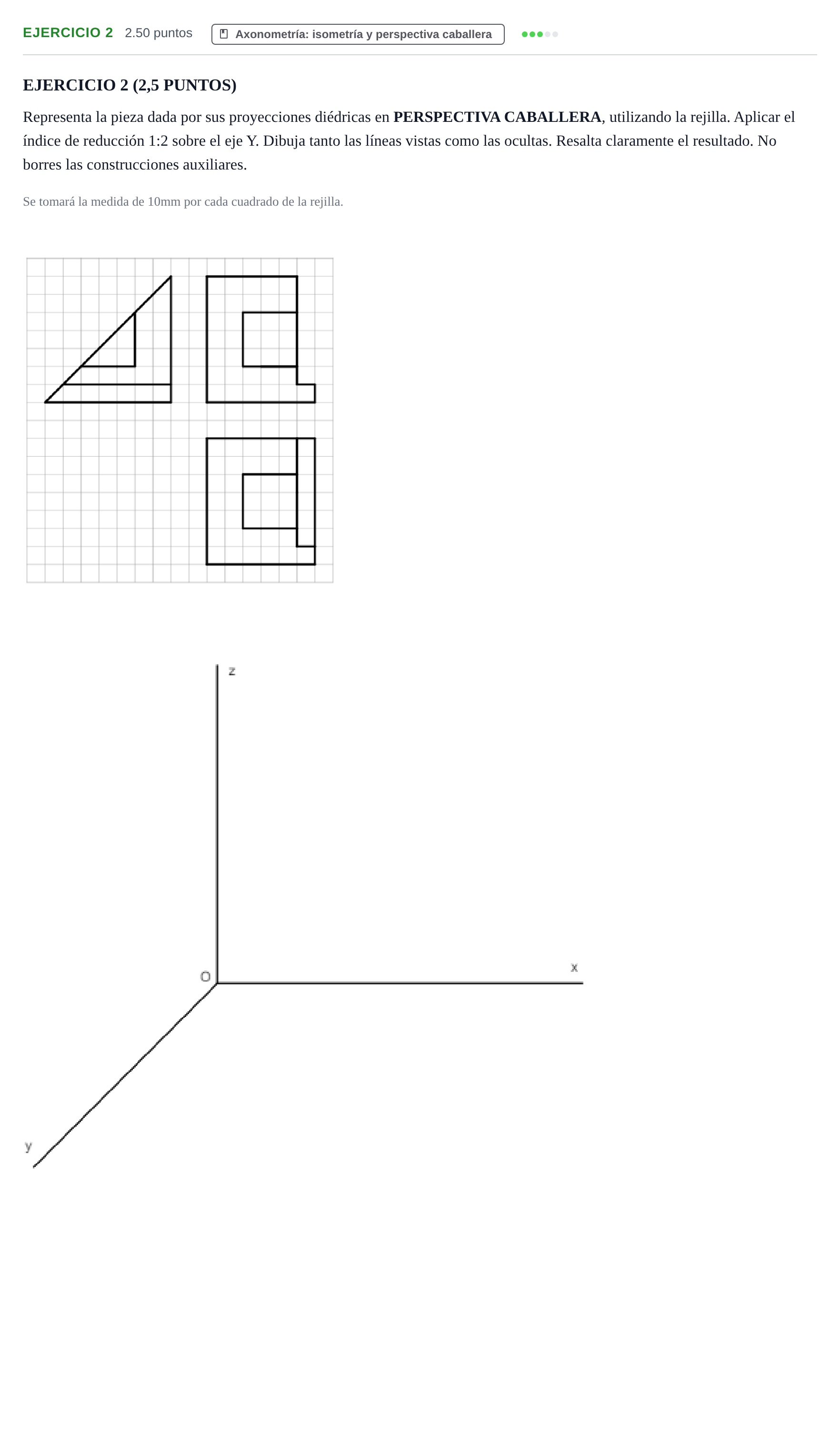

EJERCICIO 2 (2,5 PUNTOS)
Representa la pieza dada por sus proyecciones diédricas en PERSPECTIVA CABALLERA, utilizando la rejilla. Aplicar el índice de reducción 1:2 sobre el eje Y. Dibuja tanto las líneas vistas como las ocultas. Resalta claramente el resultado. No borres las construcciones auxiliares.
Se tomará la medida de 10mm por cada cuadrado de la rejilla.
Solución
Según los criterios oficiales de corrección
Representa la pieza dada por sus proyecciones diédricas en PERSPECTIVA CABALLERA, utilizando la rejilla. Aplicar el índice de reducción 1:2 sobre el eje Y. Dibuja tanto las líneas vistas como las ocultas.
Solución: Representación completa en perspectiva caballera ajustada a la cuadrícula: - Eje X y eje Z en verdadera magnitud sin reducción. - Eje Y con escala de reducción reducida a la mitad (1:2). - Aristas vistas trazadas en trazo continuo grueso y aristas ocultas en línea discontinua.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
