Opción B - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2024

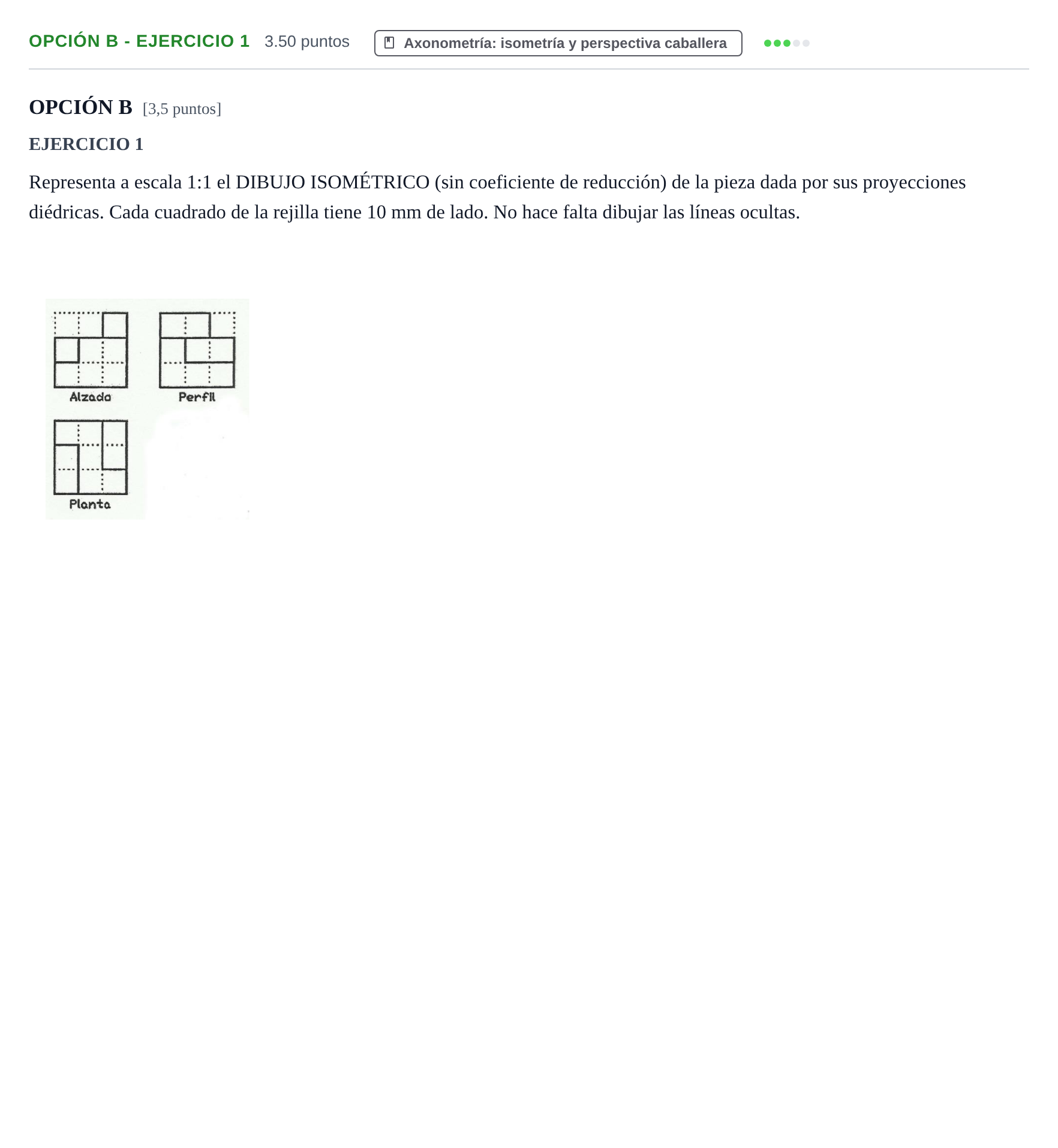

Representa a escala 1:1 el DIBUJO ISOMÉTRICO (sin coeficiente de reducción) de la pieza dada por sus proyecciones diédricas. Cada cuadrado de la rejilla tiene 10 mm de lado. No hace falta dibujar las líneas ocultas.

Solución: Construcción isométrica de la pieza a escala 1:1 (sin reducción). Pieza inscrita en un cubo modular de $30 \times 30 \times 30\text{ mm}$, con una torre prismática superior de $10 \times 20 \times 10\text{ mm}$ y un cajeado frontal/inferior en forma de escalón y hueco según se deduce de las vistas.
