OPCIÓN B - EJERCICIO 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Extraordinaria 2024
Tema: Axonometría: isometría y perspectiva caballera · Del examen Extraordinaria (2024)

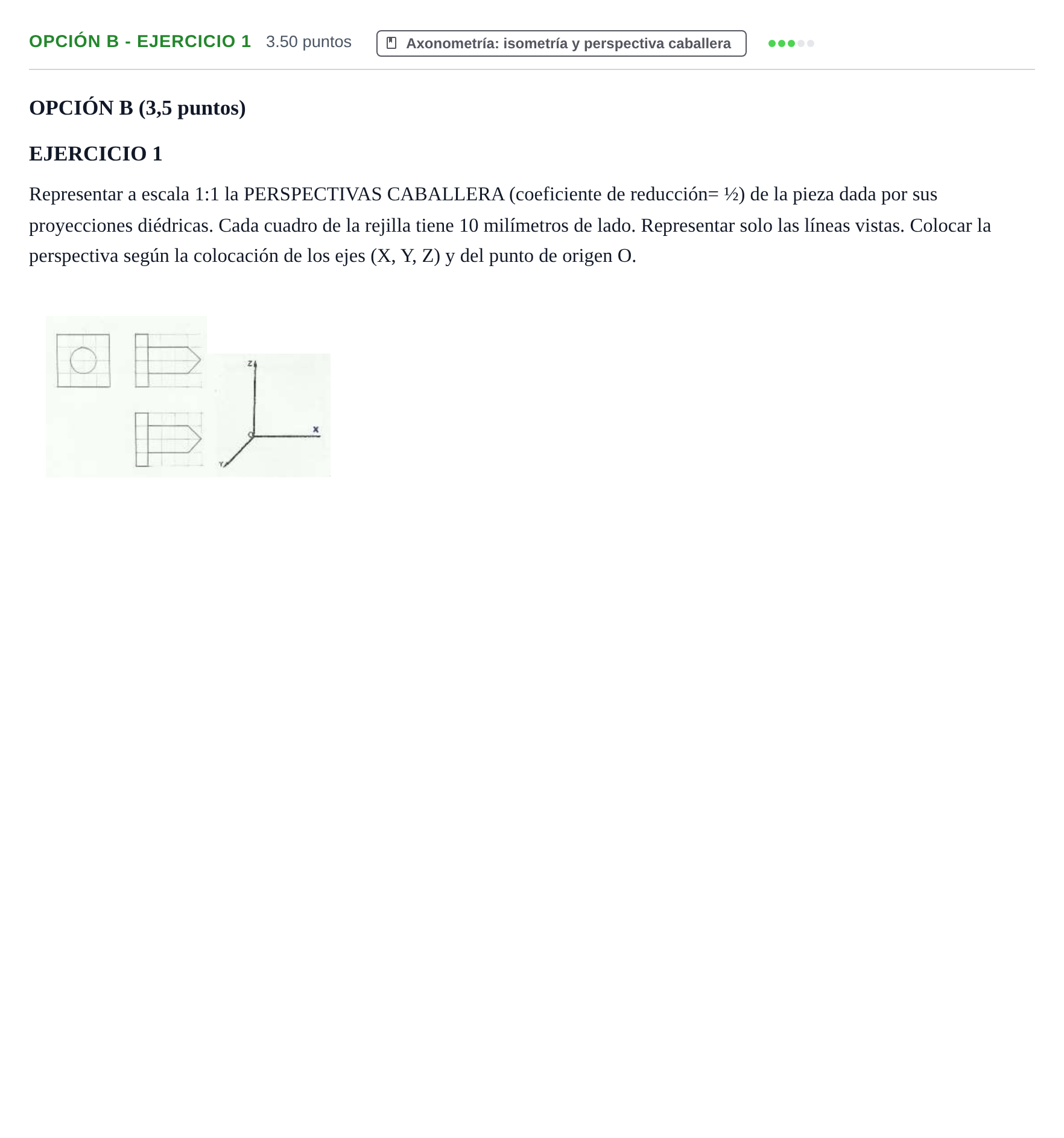

Enunciado
OPCIÓN B (3,5 puntos)
EJERCICIO 1
Representar a escala 1:1 la PERSPECTIVAS CABALLERA (coeficiente de reducción= ½) de la pieza dada por sus proyecciones diédricas. Cada cuadro de la rejilla tiene 10 milímetros de lado. Representar solo las líneas vistas. Colocar la perspectiva según la colocación de los ejes (X, Y, Z) y del punto de origen O.
Solución
Según los criterios oficiales de corrección
Representar a escala 1:1 la PERSPECTIVAS CABALLERA (coeficiente de reducción= ½) de la pieza dada por sus proyecciones diédricas.
Solución: La pieza consta de una base prismática cuadrada apoyada paralelamente al plano XZ sobre la que se proyecta un cuerpo cilíndrico rematado en punta cónica hacia la derecha.
