Opción B - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla-La Mancha Ordinaria 2024

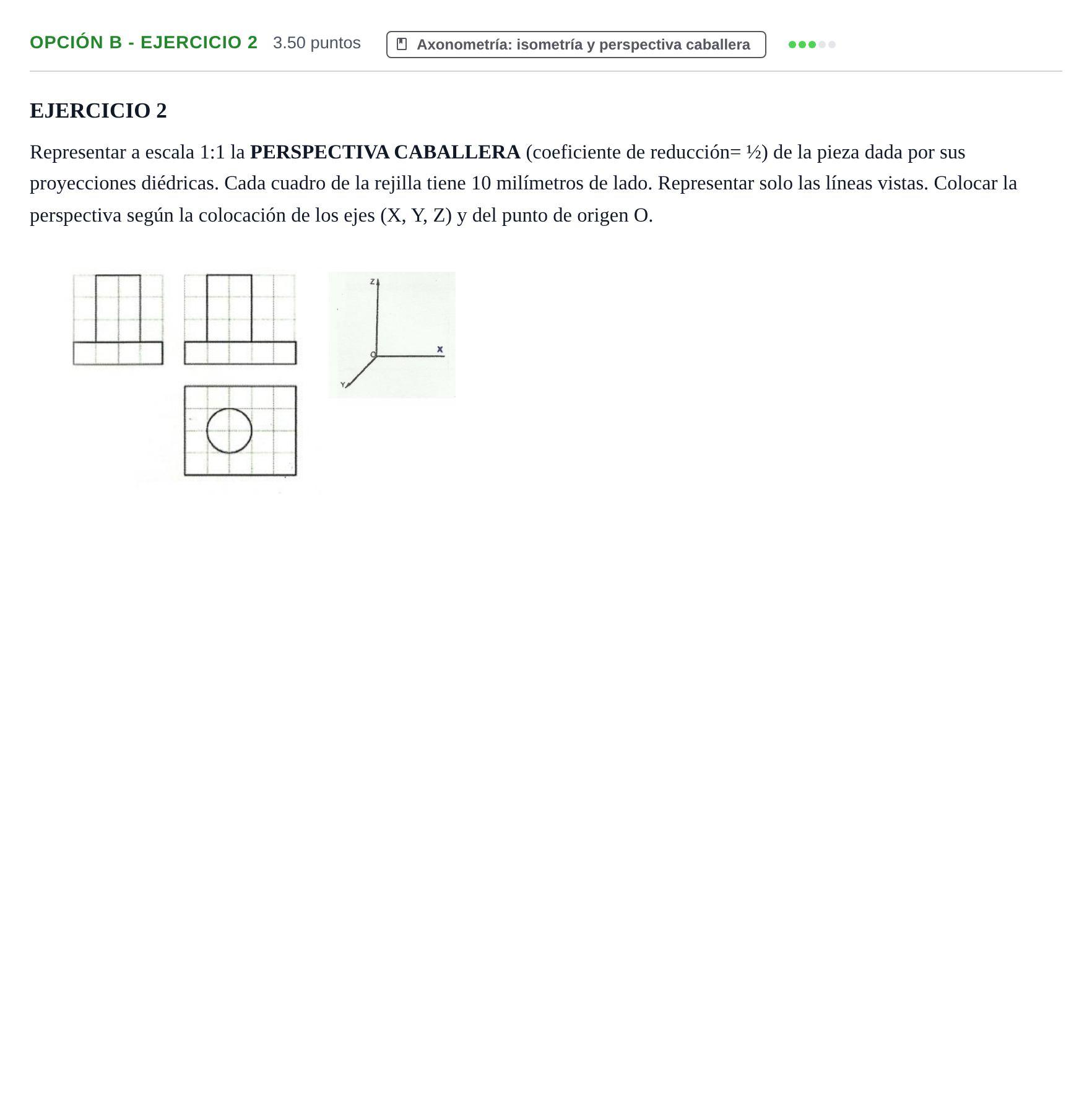

Representar a escala 1:1 la PERSPECTIVA CABALLERA (coeficiente de reducción= ½) de la pieza dada por sus proyecciones diédricas. Cada cuadro de la rejilla tiene 10 milímetros de lado. Representar solo las líneas vistas. Colocar la perspectiva según la colocación de los ejes (X, Y, Z) y del punto de origen O.

Solución: La solución consiste en representar la perspectiva caballera de la pieza respetando la orientación de los ejes dados y aplicando el coeficiente de reducción $\mu_y = 1/2$ en el eje Y: - Base prismática rectangular de dimensiones $50\times 40\times 10\text{ mm}$, que en perspectiva queda reducida a $20\text{ mm}$ en profundidad sobre el eje Y. - Cilindro superior vertical centrado sobre la base, de diámetro $20\text{ mm}$ y altura $30\text{ mm}$, representado mediante elipses en los planos horizontales correspondientes y sus generatrices de contorno aparente vistas. - Se trazan únicamente las aristas y líneas vistas.
