Enunciado

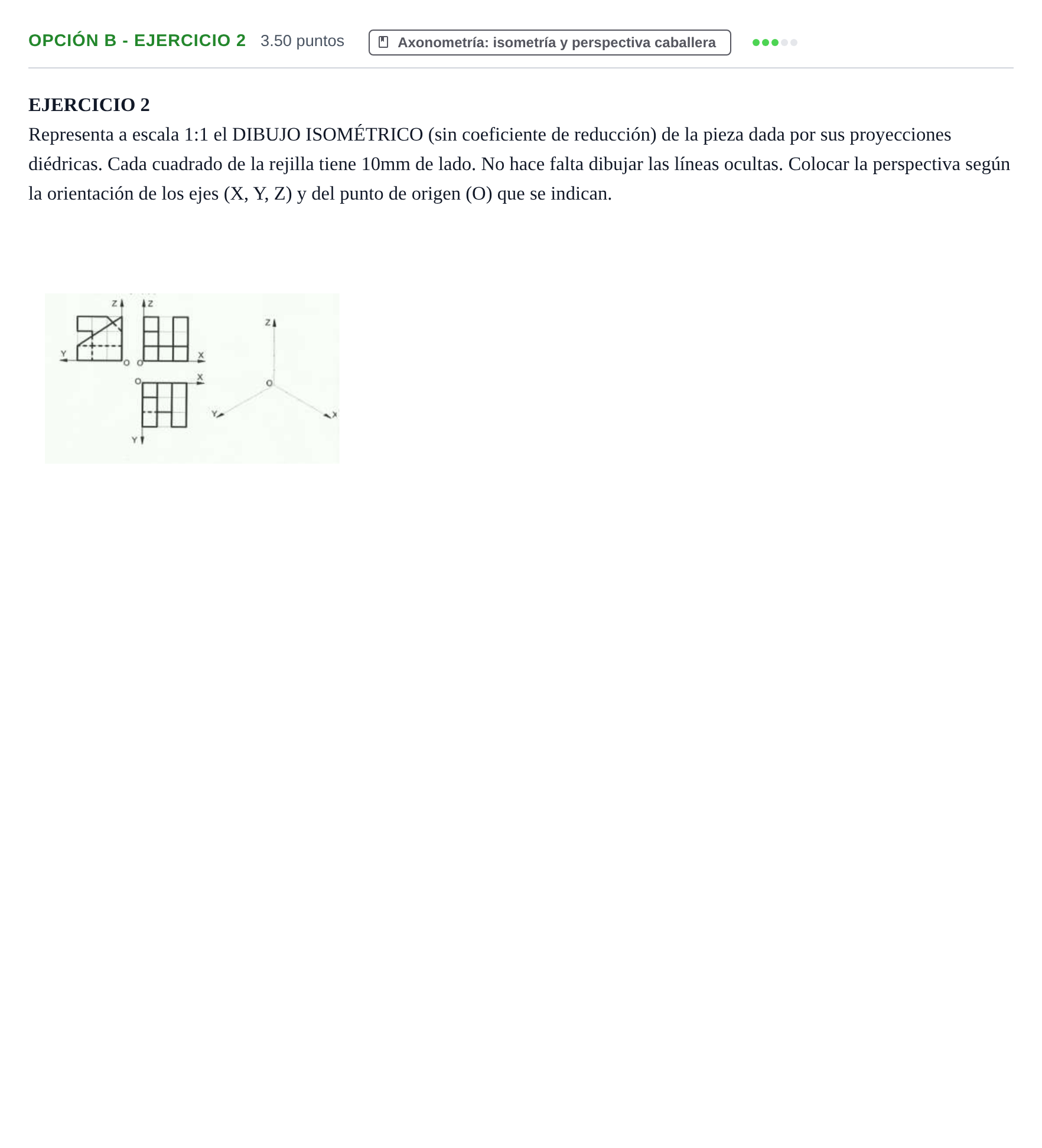

EJERCICIO 2
Representa a escala 1:1 el DIBUJO ISOMÉTRICO (sin coeficiente de reducción) de la pieza dada por sus proyecciones diédricas. Cada cuadrado de la rejilla tiene 10mm de lado. No hace falta dibujar las líneas ocultas. Colocar la perspectiva según la orientación de los ejes (X, Y, Z) y del punto de origen (O) que se indican.
Solución
Según los criterios oficiales de corrección
Representa a escala 1:1 el DIBUJO ISOMÉTRICO (sin coeficiente de reducción) de la pieza dada por sus proyecciones diédricas.
Solución: La pieza en dibujo isométrico debe representarse orientada según los ejes indicados: - En la parte delantera derecha (eje X) se proyecta un plano inclinado triangular que sube hasta la altura máxima de 3 módulos en la parte trasera. - En la parte izquierda y central se estructuran dos salientes prismáticos escalonados que forman un hueco en 'U' visto desde el perfil, con un corte oblicuo superior tal como se define en el perfil izquierdo.
